Индикатор короткого замыкания для кабельных линий электропередач ИКЗ-К1

Индикатор
короткого замыкания ИКЗ-К1 предназначен
для определения повреждённого участка
кабельной линии электросети 6-35 кВ. Он
прост в установке и эксплуатации: датчики
тока индикатора короткого замыкания
крепятся непосредственно на фазные
провода кабеля, а сам индикатор
устанавливается на щите релейного
отсека ячейки КРУ. ИКЗ-К1 не требует
модернизации силового оборудования
РП/РТП/ТП, установки измерительных
трансформаторов и других дополнительных
датчиков.

Фиксирование
аварии в индикаторе происходит при
протекании тока короткого замыкания в
одной, нескольких фазах линии или тока
нулевой последовательности. Для уточнения
направления поиска места повреждения
при однофазных замыканиях на землю
прибор отображает направление потока
мощности. Индикатор сохраняет во
внутренней памяти параметры последних
аварий с временной меткой.
Технические
характеристики:

Точность
измерения токов


±1%
при номинальном токе 100 А


Время
реакции на бросок тока


0,02
с


Регулируемый
порог срабатывания по току при межфазных
КЗ


10÷1000
А


Регулируемый
порог срабатывания по току при
однофазных металлических замыканиях
на землю


2÷200,
но не менее 2%Iраб


Питание
от сети собственных нужд


=12-14В,
~110-240В


При
обнаружении аварии на индикаторе
перекидываются блинкеры, соответствующие
типу аварии (МФЗ, ОЗЗ). При
МФЗ срабатывают
все приборы, находящиеся между местом
аварии и питающим центром, при ОЗЗ
приборы показывают направление
прохождения тока замыкания на землю.

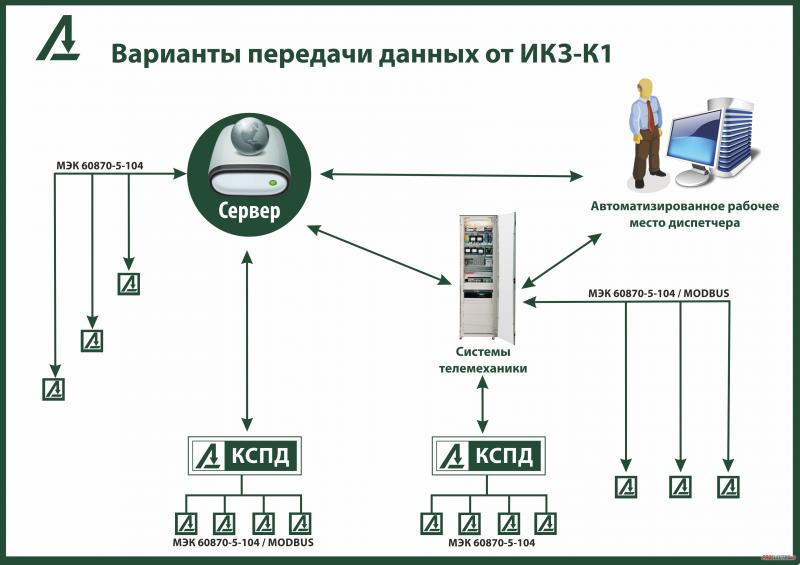

Помимо
визуальной системы индикации, ИКЗ-К1
оборудован релейным выходом и каналами
связи по стандартным протоколам MODBUS и
МЭК 60870-5-104 для интеграции в системы
телемеханики. В случае отсутствия
выделенного канала связи может быть
установлен GSM/GPRS-передатчик.


На
сервер может быть установлено ПО,
выдающее оператору место и тип повреждения
исходя из топологии сети и аварийной
информации от многих индикаторов. В
систему SCADA может быть интегрирована
как информация с сервера, так и
непосредственно с самих индикаторов.
