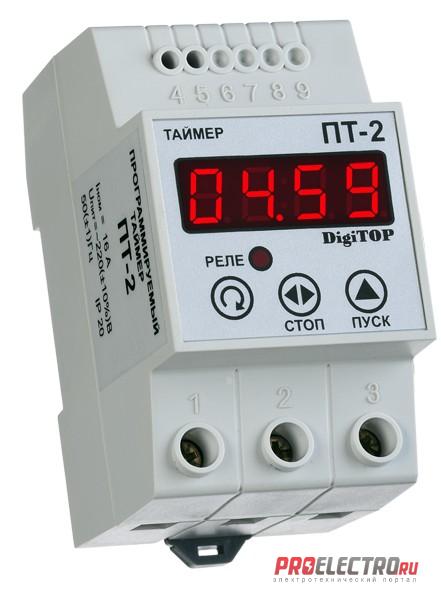

ПТ-2. Программируемый таймер. в Москве

НАЗНАЧЕНИЕ:
Программируемый таймер ПТ-2 предназначен для включения или отключения различных энергопотребителей в заданные пользователем интервалы времени.







Основные характеристики:

Производитель:
DigiTOP


Страна производитель:
Украина

Дополнительные характеристики:


Колличество разрядов индикации:
Временной интервал Т1:


4
00ч 00м 01с…99ч 59м 59с



Временной интервал Т2:
00ч 00м 01с…99ч 59м 59с


Кол-во циклов повтора:
1…255


Выход:
1 реле (max 24A(250В))


Питание:
~220 (+25,–40)В, 50(±1)Гц


Корпус для крепления:
на DIN-рейку



Потребляемая мощность:
Степень защиты прибора:


не более 5 Вт
IP20









УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ПРОГРАММИРОВАННОГО ТАЙМЕРА ПТ-2:
В таймере используется микроконтроллер PIC фирмы  MICROCHIP. Управление исполнительным устройством проис ходит с помощью электромагнитного реле.
 Установки пользователя вводятся с помощью кнопок, распо ложенных на передней панели прибора. Снизу устройства рас положены винтовые зажимы исполнительного реле , а сверху  клеммы для подключения питания устройства.
 При отключении питания все параметры сохраняются в  энергонезависимой памяти. При кратковременном отключении  питания выход отключится и выполняемая программа остано вится. Светодиод «РЕЛЕ» сигнализирует о том, что исполни тельное реле прибора включено.



МОНТАЖ, ПОДГОТОВКА К РАБОТЕ ПРОГРАММИРУЕМОГО ТАЙМЕРА ПТ-2:
Крепление прибора осуществляется на DIN-рейку. Корпус  прибора занимает три модуля. При установке таймера во влаж ных помещениях (ванная, туалет, бассейн и др.) необходимо  поместить его в монтажный бокс со степенью защиты не ниже  IP55 (частичная защита от пыли и защита от брызг в любом  направлении). Подключение сети питания и внешних устройств осуществляется по схеме, представленной ниже. Силовые  клеммы таймера рассчитаны на провод с сечением не более  6 мм . Произведя все подключения подайте на таймер напряже ние питания. На цифровом индикаторе высветится установлен ное время отсчета.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА КОМПАНИИ DIGITOP:
Гарантийный срок эксплуатации прибора – 12 месяцев со дня продажи, но не более 2  лет со дня выпуска на предприятии изготовителе.  В течение гарантийного срока эксплуатации изготовитель производит безвозмездно  ремонт прибора в случае несоответствия его требованиям технических условий при со блюдении потребителем правил хранения, подключения, и эксплуатации. Гарантийное  обслуживание прибора осуществляется при предоставлении правильно заполненного  гарантийного талона и товарного чека.


Прибор не подлежит гарантийному обслуживанию в следующих случаях:

1. Окончание гарантийного срока хранения или эксплуатации.
2. Условия эксплуатации и электрическая схема подключения не соответствуют  «Инструкции по эксплуатации», прилагаемой к изделию.
3. Самостоятельный ремонт пользователем.
4. Изделие имеет следы механических повреждений (нарушение пломбирования, не то варный вид, подгорание силовых клемм с внешней стороны).
5. Наличие следов воздействия влаги, попадания посторонних предметов, пыли, грязи  внутри изделия (в т.ч. насекомых).    6. Удара молнии, пожара, затопления, Отсутствие вентиляции и других причин, находя щихся вне контроля производителя.
