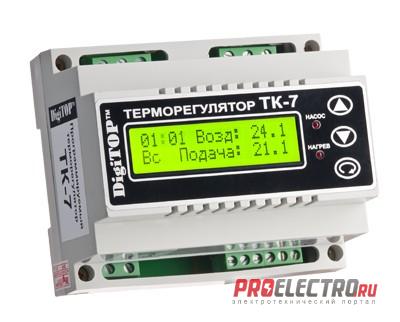

ТК-7. Цифровой терморегулятор. в Москве

НАЗНАЧЕНИЕ:
Трехканальный цифровой регулятор температуры ТК-7   (в дальнейшем – терморегулятор) предназначен для  управления электрическим котлом в недельном режиме.
Регулирование температуры осуществляется путем  обработки информации, получаемой от датчиков воздуха,  подающей и обратной трубы электрокотла.  Применение терморегулятора позволяет снизить рас ход электрической энергии и получить наиболее благопри ятный температурный режим в отапливаемом помещении.
Производитель имеет право вносить изменения в кон струкцию и электрические схемы терморегулятора не  ухудшающие его метрологические и технические характе ристики.









Технические характеристики:



Количество каналов измерения
3


Диапазон измеряемых температур
–55,9… +127,9°C


Диапазон регулируемых температур
–55,9… +127,9°C, шаг: 0,1°C


Дискретность индикации
0,1 °C


Погрешность измерения
не более 0,5 °C


Зона гистерезиса (dT)
0,1…39,9°C, шаг: 0,1°C


Выход НАГРЕВ
реле (max 6A(250В))


Выход НАСОС
реле (max 6A(250В))


Питание
~220 (+25,–40)В, 50(±1)Гц


Потребляемая мощность
не более 5 Вт


Корпус на DIN рейку
80х70х90мм








КОМПЛЕКТ ПОСТАВКИ:
1. Трехканальный электронный терморегулятор ТК-7 —1 шт.
2. Цифровой интегральный датчик температуры типа
DS18B20, длина соединительного кабеля 2м              —3 шт.
3. Руководство по эксплуатации                                 —1 шт.
4. Упаковка                                                                —1 шт.





УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ:
По способу защиты от поражения электрическим током
терморегулятор соответствует классу 2 по ГОСТ 12.2.007-
75.
В терморегуляторе используется опасное для жизни
напряжение. При устранения неисправностей, техническом  обслуживании, монтажных работах необходимо отключить  терморегулятор и подключенные к нему устройства от сети.
Терморегулятор предназначен для эксплуатации во  взрывобезопасных помещениях.
Не допускается попадание влаги на входные контакты  клеммных блоков и внутренние электроэлементы терморе гулятора. Запрещается использование терморегулятора в  агрессивных средах с содержанием в атмосфере кислот,  щелочей, масел и т.п.
Монтаж и техническое обслуживание терморегулятора
должны производиться квалифицированными специалиста ми, изучившими настоящее руководство по эксплуатации.
При эксплуатации и техническом обслуживании необ ходимо соблюдать требования ГОСТ 12.3.019-80, «Правил
технической эксплуатации электроустановок потребите лей» и «Правил техники безопасности при эксплуатации  электроустановок потребителей».





ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЦИФРОВОГО ТЕРМОРЕГУЛЯТОРА ТК-7:
Техническое обслуживание терморегулятора произ водится не реже одного раза в шесть месяцев.
Необходимо контролировать крепление терморегуля тора на DIN-рейке, состояние электрических соединений, а  также удалять пыль с клеммных колодок.




ПРАВИЛА ХРАНЕНИЯ:
Терморегуляторы в упаковке предприятия изготови теля должны храниться в отапливаемых хранилищах при  температуре от +5С до +50С и относительной влажности  воздуха до 85% при температуре 25С.
В помещении для хранения не должно быть пыли,  паров кислот, щелочей, а также газов, вызывающих корро зию.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:
Гарантийный срок эксплуатации цифрового регуля тора температуры – 12 месяцев со дня продажи, но не  более 2 лет со дня выпуска на предприятии-изготовителе.
В течение гарантийного срока эксплуатации изгото витель производит безвозмездно ремонт терморегулятора  в случае несоответствия их требованиям технических ус ловий при соблюдении потребителем правил хранения,  подключения, и эксплуатации. Гарантийное обслуживание
регулятора температуры осуществляется при предостав лении правильно заполненного гарантийного талона и  товарного чека.
Терморегулятор не подлежит гарантийному обслу живанию в следующих случаях:
1. Окончание гарантийного срока хранения или эксплуа тации.
2. Условия эксплуатации и электрическая схема подклю чения не соответствуют «Руководству по эксплуата ции», прилагаемому к изделию.
3. Комплектация изделия не соответствует «Руководству
по эксплуатации» (отсутствие датчиков, переходников,
изменение электрической схемы, изменение номинала
комплектующих изделий).
4. Изделие имеет следы механических повреждений
(нарушение пломбирования, нетоварный вид, подгора ние силовых клемм с внешней стороны).
5. Наличие следов воздействия влаги, попадания посто ронних предметов, пыли, грязи внутри изделия (в т.ч.
насекомых).
6. Удара молнии, пожара, затопления, Отсутствие венти ляции и других причин, находящихся вне контроля про изводителя.
Гарантия не распространяется на автомат защиты  и механические повреждения датчиков.   Гарантийное и послегарантийное обслуживание (по  действующим тарифам) производится по месту приобре тения.
