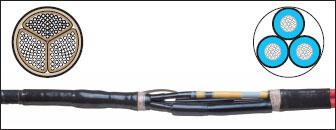

Переходные муфты для соединения кабелей с пластмассовой изоляцией и трехжильных кабелей с бумажной изоляцией в общей оболочке на напряжение 6, 10, 20 и 35 кВ.

Муфты для соединения 3-х жильных кабелей с бумажной изоляцией (MI или MIND*) в общей оболочке и одно- или трехжильных кабелей с пластмассовой изоляцией напряжением 6,10, 20 и 35 кВ, например, АСБ, ААБУ, ПвПГ, АпвПГ, YHAKXS, XUHAKXS..., AXEKVCY, CXEKVCY, AXEKVCEY, CXEKVCY, N(A)2XSY.

Переходные муфты с болтовыми соединителями

Соединение кабелей с бумажной изоляцией и одножильных кабелей с пластмассовой изоляцией
Бумажная изоляция жил закрывается термоусаживаемыми маслостойкими трубками, затем на каждую из жил устанавливаются электропроводящие трубки. Корешок разделки заполняется подмоткой из желтой ленты заполнения пустот, выравнивающей напряженность электрического поля, и герметизируется электропроводящей перчаткой с клеем. Таким образом, кабель с бумажной изоляцией трансформируется в кабель с пластмассовой изоляцией, и дальнейшее соединение выполняется как для пластмассовых кабелей. В месте среза полупроводящего экрана пластмассового кабеля и окончания проводящих трубок на жилах бумажного кабеля наносится желтая лента заполнения пустот. На жилы пластмассовых кабелей усаживаются трубки выравнивания напряженности поля. Жилы кабелей соединяют с помощью болтовых соединителей, которые входят в комплект муфты. Область соединения закрывается манжетами выравнивания напряженности электрического поля.

Термоусаживаемые двухслойные трубки обеспечивают равномерную толщину изоляции и экранируют место соединения. Металлическая оболочка, броня или металлический экран кабеля с пластмассовой изоляцией соединяются с помощью непаянного соединения. Металлическая лента, оборачиваемая вокруг соединения, экранирует место соединения и обеспечивает дополнительную защиту. Наружная толстостенная термоусаживаемая трубка с клеем защищает и герметизирует муфту. Для кабелей с алюминиевым ламинированным экраном типа AHXAMK-W комплект заземления заказывается отдельно.

Соединение кабелей с бумажной изоляцией и трехжильных кабелей с пластмассовой изоляцией
Конструкция муфты предусматривает случаи присоединения экранированных и неэкранированных пластмассовых кабелей. Монтаж и конструкция муфты аналогичны муфте для соединения одножильных кабелей. Комплект включает в себя непаянную систему заземления для различных типов экранов и брони. В комплект муфты входят болтовые соединители жил.

Переходные соединительные муфты без соединителей

Соединение кабелей с бумажной изоляцией и кабелей с пластмассовой изоляцией
Бумажная изоляция жил закрывается термоусаживаемыми маслостойкими трубками, затем на каждую из жил устанавливаются электропроводящие трубки. Корешок разделки заполняется подмоткой из желтой ленты заполнения пустот, выравнивающей напряженность электрического поля, и герметизируется электропроводящей перчаткой с клеем. Таким образом, кабель с бумажной изоляцией трансформируется в кабель с пластмассовой изоляцией, и дальнейшее соединение выполняется как для пластмассовых кабелей. В месте среза полупроводящего экрана пластмассового кабеля и окончания проводящих трубок на жилах бумажного кабеля наносится желтая лента заполнения пустот. На жилы пластмассовых кабелей усаживаются трубки выравнивания напряженности поля. Двухслойные трубки, устанавливаемые на область соединения, обеспечивают равномерную толщину изоляции и экранируют место соединения. С помощью медной сетки, наматываемой на соединение, восстанавливается металлический экран жил.

Металлическая оболочка, броня и металлический экран пластмассовых кабелей соединяются с помощью непаянной системы заземления. Наружная защита и герметизация обеспечивается толстостенной термоусаживаемой трубкой с клеем.
Переходные соединительные муфты для одножильных кабелей с пластмассовой изоляцией включают в комплект специальные герметизирующие зажимы, обеспечивающие герметизацию между кабелями.

Муфты поставляются без соединителей жил.
