Адаптер интерфейса (ИБЯЛ.426441.006).

Адаптер интерфейса (АИ) ИБЯЛ. 426441.006 предназначен для двунаправленного полудуплексного преобразования интерфейса Rs485 в интерфейс Rs232, а также для восстановления электрических характеристик сигнала, приходящего на один из портов Rs485 при трансляции его на другой порт.

АИ обеспечивает полудуплексную асинхронную передачу данных между портами Rs232, 1Rs485 и 2Rs485. АИ является стационарным автоматическим прибором. АИ предназначен для работы в составе системы контроля атмосферы промышленных объектов (СКАПО) ИБЯЛ.424355.002 и в других системах передачи данных для сопряжения с ПЭВМ по интерфейсу Rs232 и в качестве ретранслятора сигналов Rs485.

Адаптер интерфейса (АИ) выполняет следующие функции:

• преобразование уровней интерфейса RS485 в интерфейс RS-232 с обеспечением гальванической развязки;
• ретрансляцию сигналов интерфейса RS485 с порта 1RS485 на порт 2RS485 и обратно с обеспечением гальванической развязки и восстановлением электрических характеристик сигнала интерфейса RS-485;
• обеспечивает индикацию следующих видов: световую зеленого цвета “Сеть”, свидетельствующую о включении в сеть переменного тока, двухцветную световую “Связь” (зеленого цвета - ожидание приема, красного цвета - во время прохождения пакета данных).

Адаптер интерфейса предназначен для установки вне взрывоопасных зон помещений и наружных установок.

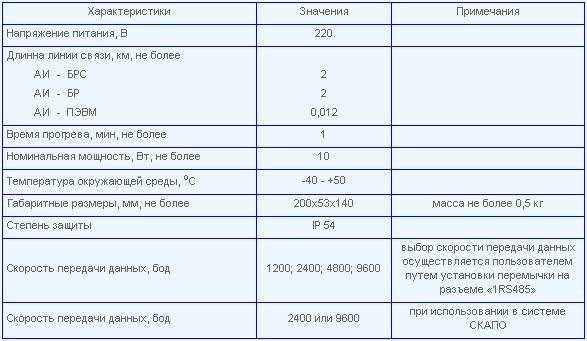

Основные технические характеристики
