БНКУ-Э - Блок-бокс с низковольтным комплектным устройством НКУ с электрообогревом.
Блок-боксы серии БНКУ-Э предназначены для размещения электротехнического оборудования напряжением до 1000 В для ввода и распределения электрической энергии, а также для управления технологическими процессами на предприятиях и объектах нефтяной и газовой промышленности, расположенных в труднодоступных и удаленных от населенных пунктов местностях.

Станция эксплуатируется в районах со следующими климатическими условиями:

• высота установки над уровнем моря не более 1000 м;
• температура окружающего воздуха от минус 60°С до плюс 55°С;
• среднесуточная относительная влажность воздуха до 80 % при плюс 15°С;
• вес снегового покрова до 1,5Па (150 кГс/м2);
• нормативное значение ветрового давления до 0,45 кПа (45 кгс/м2);
• отсутствие в окружающей среде токопроводящей пыли, химически активных газов и испарений.

Основные параметры БНКУ-Э

• Напряжение НКУ, кВ: 0,4; 0,66
• Система заземления НКУ: TN-C-S
• Категория производства по взрывопожароопасности: Г
• Класс здания: II
• Степень огнестойкости по СНиП 21-01-97: III
• Площадь застройки, м2: 59,2
• Строительный объём, м3: 89,9
• Максимальный расход энергии на отопление, кВт: 10,0

Компоновочные и технологические решения

В блок-боксе серии БНКУ-Э, в зависимости от предоставленной Заказчиком проектной документации, размещаются:

• щиты открытого и шкафного исполнения, одностороннего и двухстороннего обслуживания, с одностворчатыми и двухстворчатыми дверями;
• ящики НКУ, предназначенные для навешивания на вертикальной плоскости;
• пульты НКУ - для размещения аппаратуры управления, сигнализации и измерения.

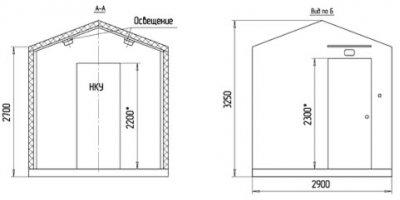

Габаритные размеры блок-бокса зависят от установочных размеров устанавливаемого в нем электрооборудования.
Комплектация и схемное решение отсека НКУ соответствует предоставленной Заказчиком документации.
Комплектация НКУ возможна как на базе оборудования отечественных производителей, так и на базе аппаратов импортного производства.
В блок-боксе выполнена принудительная и естественная вентиляция.

Конструктивное исполнение

Блок БНКУ-Э выполнен в виде пространственной каркасно - панельной несущей конструкции, со слоем утеплителя, покрытой наружными кожухами. При стыковке блоков производятся межблочные соединения и подключения к внешним сетям.
Для удобства подвода кабелей блок-бокс устанавливается на свайные основания на высоте от 1,2 м до 1,8 м от планировочной отметки земли. Блок-бокс поставляется с площадками обслуживания. Фундамент выбирается при проектировании в зависимости от состояния грунтов в районе строительства, от высоты снежного покрова, размеров и массы блок-бокса.
Конструкция блок-боксов БНКУ-Э обеспечивает свободный доступ для обслуживания и ремонта электрооборудования.
По дополнительной заявке блок боксы могут быть укомплектованы специальной мебелью, металлическими шкафами для одежды, ЗИП и другим необходимым оборудованием.
На лицевой стороне и крыше блок бокса может быть нанесена отличительная маркировка заказчика, объекта применения и т.д.

Поставка, транспортирование и хранение

Блок-бокс БНКУ-Э поставляется в полностью собранном виде, оборудование может поставляться отдельно.
Транспортирование БНКУ-Э должно производиться железнодорожным или автомобильным транспортом соответствующей грузоподъемности, согласно действующим правилам перевозки на данном виде транспорта. При этом все проемы должны быть закрыты заглушками и защищены от попадания атмосферных осадков. Должна быть исключена возможность открывания дверей и крышек с целью защиты бьющихся и легкоснимаемых частей. Двери всех отсеков должны быть закрыты на замки.
