Панели распределительных щитов ЩО-91 (ЩО-70) в Москве

Общие сведения:

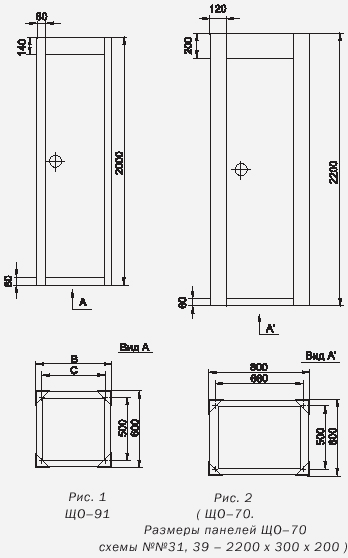

Панели ЩО–91 (рис.1, таблица
1) и панели ЩО–70 (рис.2) предназначены для комплектования
распредустройств напряжением 380/220 В трехфазного переменного тока
частотой 50 Гц с глухозаземленной нейтралью, служащих для приема и
распределения электроэнергии, защиты отходящих линий от перегрузок и
токов короткого замыкания.

Панели устанавливаются в электрощитовых с температурой окружающей среды от –40 °С до +40 °С.

Комплекты панелей ЩО–91(70) изготавливаются заводом по технической документации заказчика.

При заказе комплекта панелей двухрядного исполнения может поставляться шинный мост.

Завод
также выпускает панели ЩО–91 как типовые изделия в соответствии со
схемами и техническими характеристиками, приведенными в таблице 2.
Типовые панели ЩО–91 не комплектуются сборными шинами.

Однолинейные схемы главных цепей и технические характеристики панелей (ЩО–91) приведены в таблице 2.
Панели
ЩО–70 и панели ЩО в новой сборно сварной конструкции* изготавливаются
по схемам и с применением комплектующей аппаратуры, приведенной в
таблице 2.

Примечание:
*С 3-го квартала 2003 г. завод «МЭЛ»
приступает к производству сборно-сварной конструкции панелей ЩО,
которая позволит улучшить внешний вид панелей, расширить гамму
устанавливаемого в них оборудования, а также ускорит их производство.

Таблица 1
