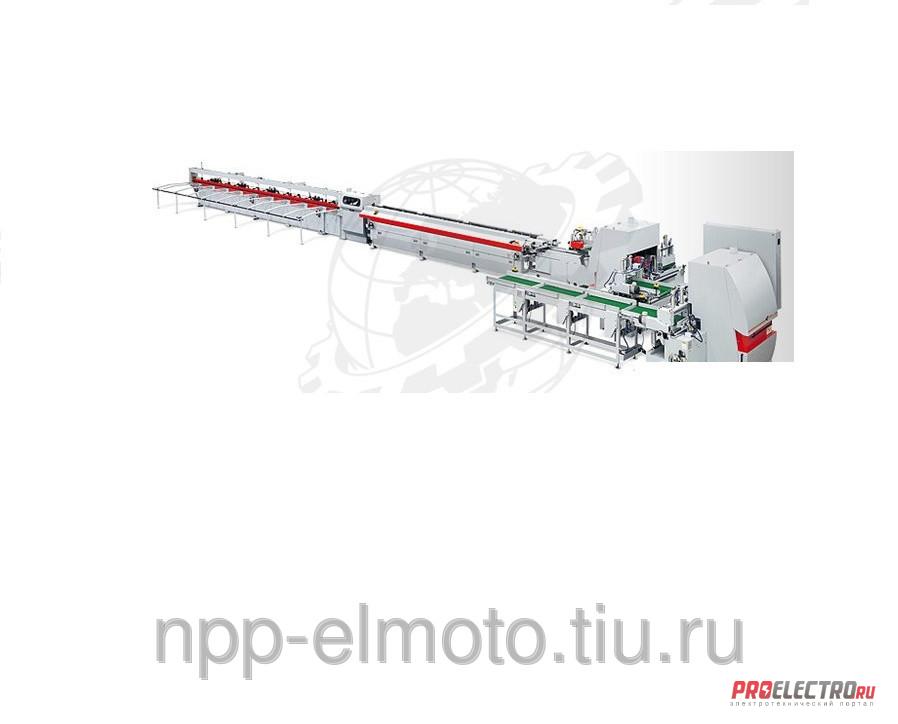

Автоматическая линия торцевого сращивания А FL-03 в Санкт-Петербурге

Преимущества
Автоматизированная линия торцевого сращивания FL-03 предназначена для сращивания по длине, Это производительная автоматизированная линия, обладающая прочной конструкцией основного и вспомогательного оборудования, гарантирующей максимальную устойчивость при высокой скорости производства. Автоматизированная линия торцевого сращивания FL-03 обладает высокой прочностью конструкции, обеспечивающей стабильную работу оборудования на больших скоростях подачи. Традиционно высокое качество линий CKM обеспечит надежность и производительность линии в течение всего срока эксплуатации. Синхронизированный двухступенчатый процесс позволяет продолжить операции прессования и обрезки в размер готовой ламели непосредственно после ее удаления из пресса. Количество резов устанавливается с помощью концевых датчиков. Всего может быть установлено максимум четыре реза.





Опции, описания

Фото получаемой продукции

Состав линии

F-I01 Многоступенчатый загрузочный транспортировочный стол.

Трехсекционный загрузочный стол для обеспечения непрерывной подачи заготовок к линии сращивания

Ширина стола
650мм


Высота стола
860мм


Привод системы подачи
0,75кВт


Размеры установки
3250х860х960 мм

F-С05 Шипорезная установка (правый торец)

Выполняет три операции ― подрезку, чистовую торцовку и нарезку шипов на правом торце заготовки.

Макс. ширина рабочего стола
650 мм


Диапазон длин заготовок
150-1000 мм


Диапазон высоты заготовок
30-160 мм


Скорость подающего конвейера
0-20


Частота вращения торцовочной пилы
2800 об/мин


Частота вращения фрезерного шпинделя
5000 об/ мин


Частота вращения подрезной пилы
2800 об/мин


Мощность подающего двигателя
0,75/1,5 кВт


Привод торцовочной пилы
7,5 кВт


Привод фрезерного шпинделя
15 кВт


Диаметр шипорезного шпинделя
50 мм.


Диаметр шипорезной головки
70/160 мм.


Размеры установки мм
3670х1905х2155

F-С06 Шипорезная установка (левый торец)

Выполняет четыре операции: подрезку, чистовую торцовку, нарезку шипов и нанесение

клея на левом торце заготовки

Макс. ширина рабочего стола
650 мм


Диапазон длин заготовок
150-1000 мм


Диапазон высоты заготовок
30-160 мм


Скорость подающего конвейера
0-20


Частота вращения торцовочной пилы
2800 об/мин


Частота вращения фрезерного шпинделя
5000 об/ мин


Частота вращения верхней пилы
2800 об/мин


Частота вращения нишней пилы
2800 об/мин


Мощность подающего двигателя
0,75/1,5 кВт


Привод торцовочной пилы
7,5 кВт


Привод фрезерного шпинделя
15 кВт


Диаметр шипорезного шпинделя
50 мм.


Диаметр шипорезной головки
70/160 мм.


Размеры установки мм
3670х1905х2155

F-D01 Стол автоматической подачи заготовок к сборочному прессу

(для модели FL-03)

Позволяет поштучно подавать заготовки с приемного рольганга шипорезного узла на подающий конвейер сборочного пресса.

Ширина стола
650 мм.


Диапазон длины заготовки
100-1000 мм.


Диапазон ширины заготовки
30-160 мм


Основной привод
0,75 кВт.


Привод щеток для очистки поверхностей заготовок
0,09 кВт.


Размеры установки
1540х1545х2450 мм

F-T03 (транспортировочный стол)

В конструкции пресса предварительной сборки ламелей предусмотрена цепная подача. Стенд позволяет получать ламели любой длины в диапазоне от 3 до 6 м. На прессе происходит предварительное сжатие заготовок и обеспечивается возможность торцовки ламели на заданную длину с достаточной точностью как для соединений на горизонтальный, так и на вертикальный шип. Предварительная подпрессовка полностью синхронизирована с операцией торцовки ламелей на мерные длины.

Модель
6м


Диапазон высоты заголовок
15-100 мм


Диапазон ширины заголовок
15-200 мм


Скорость подачи
80 м/мин


Двигатель привода подачи (левый)
1,5 кВт.


Двигатель привода подачи (правый)
1,5 кВт.


Длина установки
6035 мм


Ширина установки
1060 мм


Высота установки
1000 мм

F-A08 Сборочный пресс длиной 4,5 или 6 м (по выбору заказчика)

Применяется для сборки ламелей длиной 4,5 или 6 м.

Сборочный пресс
F-A08(4.5м) / F-A08(6м)


Макс. Длина готовой ламели
4800 / 6200 мм


Диапазон толщены ламели
15 ― 60 мм


Высота сечения ламели
15 ― 160 мм


Скорость подачи
80м/мин


Диапазон давления прессования
0-150кгс/см2


Потребляемая мощность



Мощность привода торцевой пилы
3,75 кВт.


Мощность гидросистемы
3,75 кВт.


Мощность системы подачи
1,5кВт, 3,75кВт.


Размеры установки



для продукции 4,5м
8770 x 1380x 1350 мм.


для продукции 6м
10290 x 1380x 1350мм.
