Общая информация о сверлильно-пазовальном станке с ЧПУ для дверей M 4120B Super

Автоматический многофункциональный обрабатывающий центр с ЧПУ M 4120 B Super предназначен для сверления глухих и сквозных отверстий, фрезерования пазов и выполнения пропилов в деталях мебели, в коробках и дверных полотнах для последующей установки фурнитуры. Двери и детали мебели могут быть изготовлены как из массива древесины, так и из МДФ.

Независимые друг от друга шпиндели и система ЧПУ позволяют с высокой точностью выбирать пазы под замок (тело замка и накладка) и петли одновременно. Положение шпинделей корректируется в соответствии с автоматически считываемой шириной и толщиной двери. Механизм калибровки фрез позволяет выбирать пазы и сверлить отверстия с высокой точностью относительно друг друга.

Конусное сверло позволяет быстро и точно сверлить отверстия последовательно по всем плоскостям обрабатываемой детали, в соответствии с заданной программой в полностью автоматическом режиме.

Технические характеристики сверлильно-пазовального станка с ЧПУ для дверей M 4120B Super




Наименование характеристики
Значение характеристики

Максимальная длина обрабатываемой двери, мм

2200

Ширина обрабатываемой двери, мм

600 – 1000

Максимальная толщина обрабатываемой двери, мм

60

Диаметр хвостовика концевой фрезы, устанавливаемой на шпиндель для петель, ручек и личины замка, мм

12,7

Диаметр хвостовика концевой фрезы, устанавливаемой на шпиндель для обработки накладки замка и паза под личину, мм

16

Количество шпинделей, шт.

7

Частота вращения шпинделей, об/мин

12000

Мощность шпинделя для петель, кВт

3x0,37

Мощность шпинделя для ручки и личины замка, кВт

0,73

Мощность шпинделя для накладки замка, кВт

0,37

Мощность шпинделя для паза под личину, кВт

2,2

Опции, описания

Принцип работы




Автоматическая фиксация заготовки на рабочем столе с помощью пневмозажимов..

Автоматическое фрезерование различных отверстий (например, под петли) на задней стороне заготовки.

Одновременное независимое перемещение рабочего стола с зафиксированной заготовкой и 3х шпинделей, расположенных с задней стороны рабочего стола в соответствии с выбранной программой.



Перемещение стола.

Рабочий стол автоматически перемещается по закаленным профильным линейным направляющим с помощью шарико-винтовой пары.

Ход стола по осям X, Y и Z.

Горизонтальное перемещение шпинделей по оси Х осуществляется по круглым направляющим. Горизонтальное перемещение по оси Y (подача шпинделя к инструменту) выполняется автоматически на основании программы. Вертикальное перемещение по оси Z (регулировка высоты обработки) выполняется автоматически на основании программы.



Автоматическое сверление и фрезерование различных отверстий (например, под замок) на передней стороне заготовки. .

Сверление и фрезерование на передней стороне заготовки выполняется с помощью 2х групп шпинделей: горизонтальной и вертикальной. Каждая группа имеет по два шпинделя. Горизонтальные шпиндели имеют независимое управление. Вертикальное и горизонтальное перемещение горизонтальных шпинделей выполняется автоматически одновременно с автоматическим перемещением рабочего стола, что позволяет делать пазы и отверстия различной формы. Вертикальные шпиндели позволяют автоматически выполнять сверление отверстий и пазов на поверхности заготовки.

Конструктивные особенности



Электродвигатели

Высокочастотные электродвигатели на всех шпинделях с частотой вращения до 12000 об/мин обеспечивают высокое качество обрабатываемых пазов и отверстий.

Высокоточные направляющие

Перемещение узла, предназначенного для изготовления пазов под накладки и корпус замка, а также отверстий под дверную ручку и личину, осуществляется по высокоточным призматическим направляющим с обслуживаемыми линейными подшипниками.

Вертикальные шпиндели

Обработка пазов под дверную ручку и личину замка осуществляется двумя вертикальными шпинделями; на один ставится фреза для выборки паза под дверную ручку, на другой – фреза для выборки паза под тело замка. Шпиндели осуществляют обработку попеременно, поэтому не тратится дополнительное время на замену инструмента. То есть наличие двух вертикальных шпинделей позволяет заметно увеличить производительность и сократить время обработки.

Плавное перемещение рабочего стола

Перемещение рабочего стола с помощью высокоточной шариково-винтовой пары обеспечивает плавную, без люфтов, рывков и заеданий, подачу обрабатываемой заготовки, что гарантирует высокую точность обработки.

Надежное крепление деталей при обработке

Базирование заготовки по 5-ти базовым поверхностям с помощью пневмоцилиндров обеспечивает надежное крепление деталей во время обработки и гарантирует высокую точность выборки пазов.

Горизонтальные шпиндели

Изготовление пазов под петли производится одновременно тремя высокооборотными горизонтальными шпинделями с высокой скоростью. Регулировка глубины пазов под петли осуществляется за счет ограничения хода пневмоцилиндров. Есть возможность зарезки отверстий для ввертной регулируемой четырехштыревой петли.

Пульт управления

Выносной пульт управления станком с PLS-панелью обеспечивает удобство в обслуживании станка. Установка ЧПУ позволяет обрабатывать дверное полотно в одном положении, без дополнительного позиционирования.



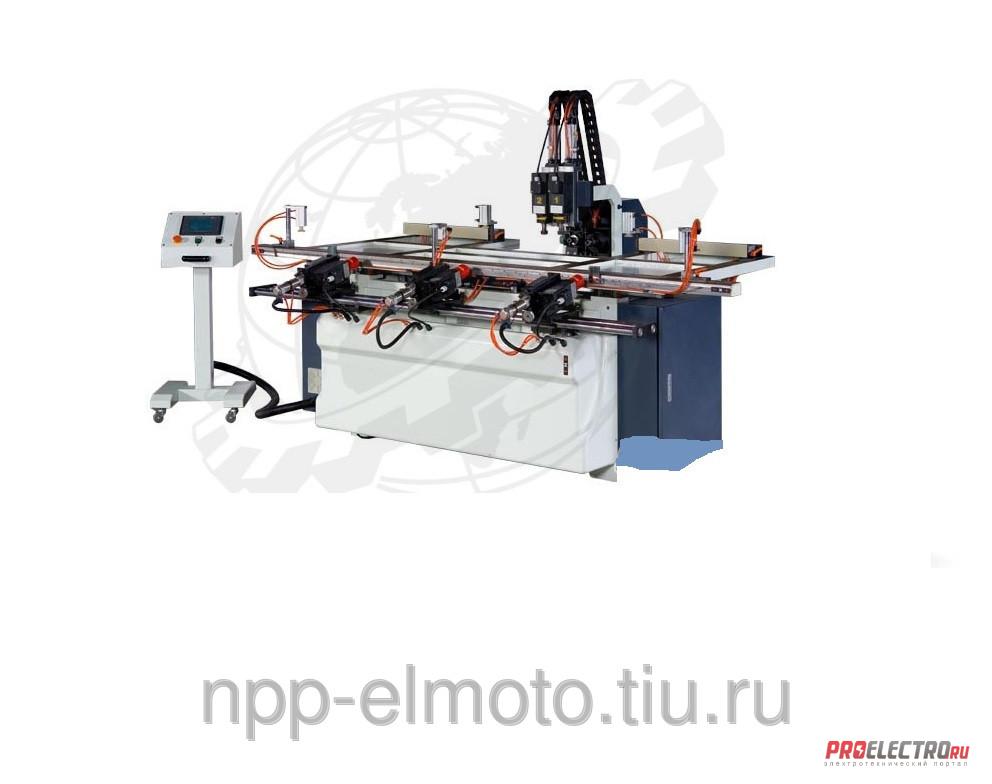

Фотографии станка MDK 4120B Super
