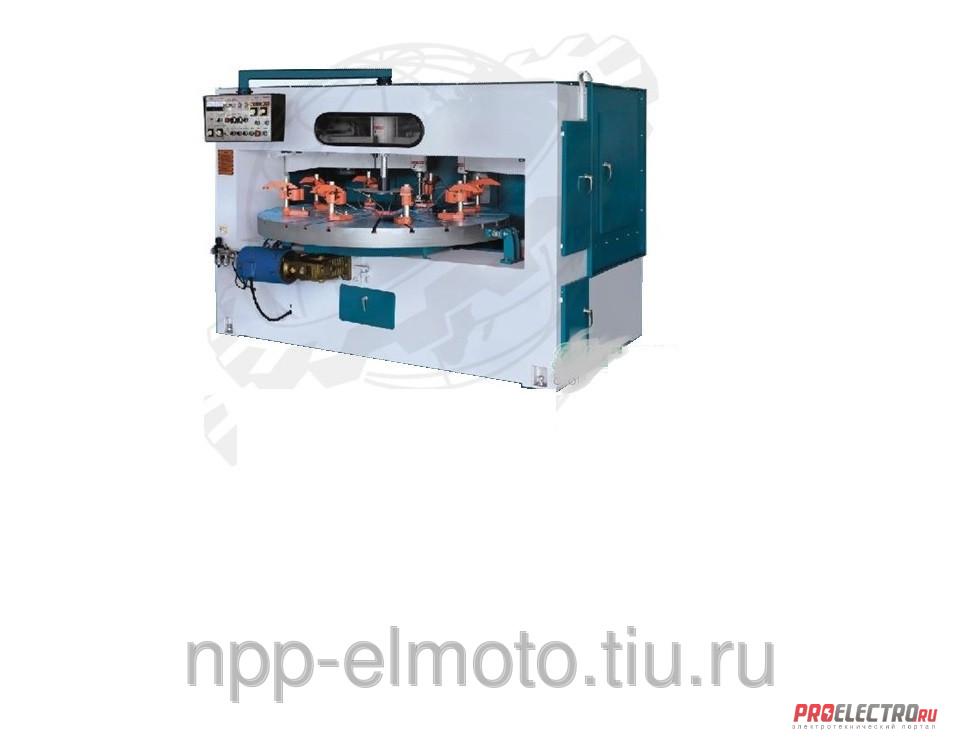

Автоматический фрезерно-копировальный станок А MX-7518 в Санкт-Петербурге

Технические характеристики автоматического (карусельного) фрезерно-копировального оборудования Rautek MX-7518


Наименование характеристики
Значение характеристики


МОДЕЛЬ
МХ-7518


Минимальный/Максимальный диаметр обработки, мм
300-1850


Максимальные размеры прямоугольной заготовки, мм
2:1


Диаметр стола, мм
1630


Максимальная толщина заготовки
130


Скорость вращения стола (Бесступенчатая), об/мин
0.5 ― 3


Скорость вращения шпинделя, об/мин
9000


Диаметр шпинделя, мм
25 (30,35)


Рабочее давление воздуха
0,6-0,8 Mpa


Копировального ролика, мм
100 мм


Мощность двигателя привода стола, кВт
1,5


Двигатель привода шпинделей
7,5 x 2


Вес нетто, кг
2650 kgs


Размер в упаковке, мм
2600 х 2360 х 1700


Опции, описания

Принцип работы:

• Столешницы, сиденья стульев и т.п. – для фрезерования таких заготовок в центре стола крепится шаблон требуемой формы, на шаблон укладывается заготовка и прижимается сверху центральным пневмоприжимом. Стол с заготовкой вращается – заготовка обрабатывается по всему периметру за один проход двумя фрезерными агрегатами. Можно устанавливать несколько заготовок одновременно друг на друга.


• Ножки стульев, спинки стульев и т.п. – для продольного фрезерования таких заготовок по периметру стола крепятся шаблоны, на шаблоны укладываются заготовки и фиксируются специальными пневмоприжимами расположенными так же по периметру стола. Стол вращается, за 1 оборот обрабатывается несколько заготовок (в зависимости от их размера). Во время данной операции стол не останавливается, оператор успевает снять обработанное изделие и установить на его место новую заготовку, т.к. прижим заготовок осуществляется автоматически – это позволяет добиться высокой производительности.



Производитель: Rautek
