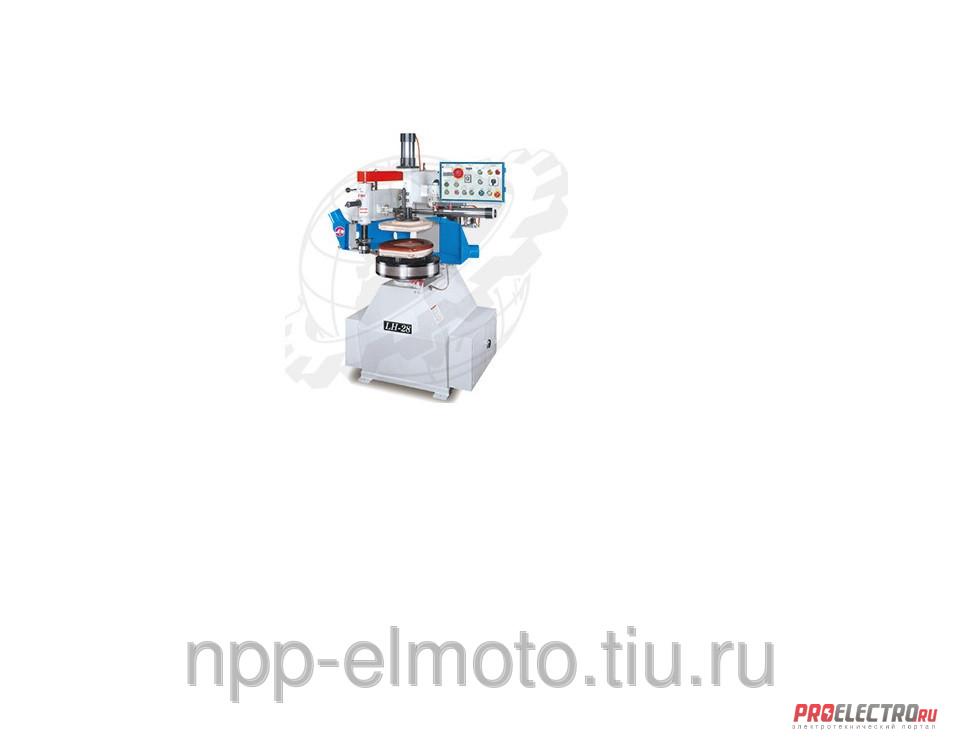

Фрезерно-копировальныq станок Ф LH-28 в Санкт-Петербурге

Преимущества

• Рабочий стол круглой формы, с установленным на нем шаблоном и заготовкой вращается вокруг своей оси


• Пневмоприжим, расположенный строго над центром круглого рабочего стола, фиксирует заготовку прижимая ее сверху к шаблону и столу


• Рабочий орган ― фреза, имеет ход в радиальном направлении к центру стола и обратно с помощью пневмоцилиндра. На одном валу с фрезой установлен копировальный подшипник, находясь под фрезой, данный подшипник обкатывает шаблон, а фреза над ним копирует форму шаблона на заготовке.








Технические характеристики автоматического (карусельного) фрезерно-копировального оборудования LH-28




Наименование характеристики
Значение характеристики



LH-28
LH-28А
LH-40


Диаметр обработки, мм
76-711
25-711
76-1016


Максимальная длина заготовки по отношению к ширине(при обработке прямоугольных заготовок),мм
317х635
203х635
381х914


Диаметр стола, мм
457
457
685


Скорость вращения стола, об/мин
1,5-6
1,5-6
1,5-6


Диаметр шпинделя, мм
30
30
30


Максимальный диаметр инструмента, мм
200
200
200


Диаметр копировального подшипника, мм
100
100
100


Высота шпинделя, мм
140
140
140


Скорость вращения шпинделя, об/мин
9000
9000
9000


Мощность привода вращения стола, кВт
1,5
1,5
1,5


Мощность привода фрезы, кВт
5,5
5,5
5,5


Габаритные размеры, мм
1250х1250х1750
1250х1250х1750
1250х1250х1750


Масса, кг
760
760
890
