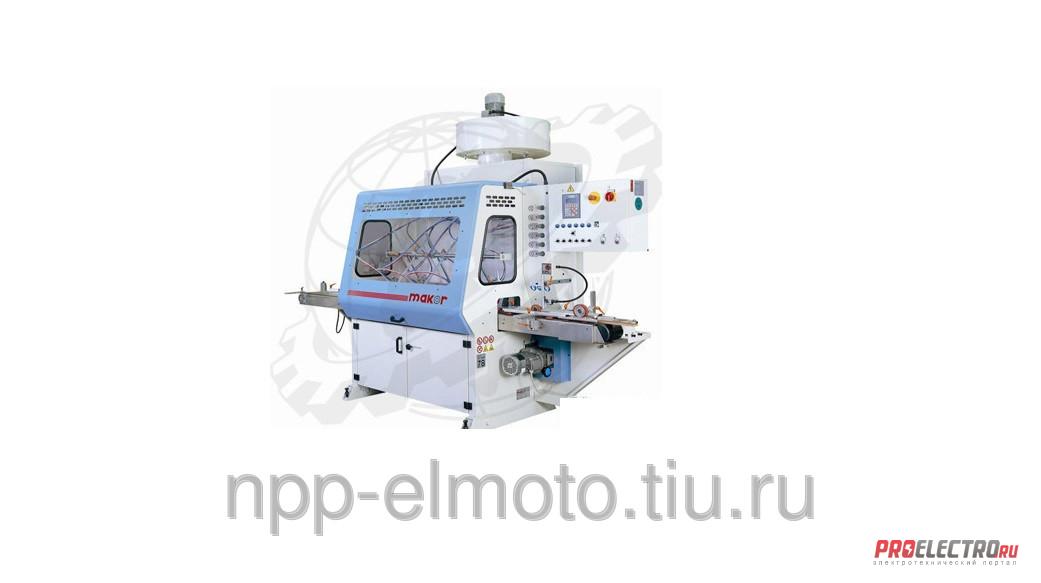

Автоматический окрасочный станок А IRIDE 204 в Санкт-Петербурге

Технические характеристики линии покраски погонажа IRIDE 204


Наименование характеристики
Значение характеристики



Длина
Ширина
Высота


Мин. рабочие размеры, мм
750
10
10


Макс. рабочие размеры, мм
Не ограничена
200
80


Общие габариты(без учета вентилятора), мм
3520
2070
2070


Диаметр патрубка аспирации (мин.), мм
300


Потребление сжатого воздуха (~5 бар), л/мин
150


Рабочая высота, мм
850


Вес(примерное значение), кг
800



min
max


Скорость подачи(+-5%), м/мин
28
130


Объем потребляемого воздуха (~25 м/сек., в патрубке), куб. м/ч
~5100


Мощность двигателя подачи (номинальное), кВт
0,75


Мощность двигателя вентилятора (номинальное), кВт
1,5


Общая установленная мощность (+~10%, номинальное), кВт
2,5


Опции, описания

СТАНИНА И ПЕРЕМЕЩЕНИЕ ЗАГОТОВОК

• Основа станины представляет собой стальную плиту и трубчатые конструкции, на которые крепятся конструктивные элементы.


• Система подачи с варьируемой скоростью представляет собой систему транспортных лент в специальном, стойком к воздействию растворителей, исполнении, а также металлических роликов, приводимых в движение с помощью зубчатых полиуретановых ремней, что обеспечивает равномерную и бесшумную работу.

СИСТЕМА ОКРАСКИ

• Пониженное давление внутри окрасочной камеры, создаваемое с помощью системы аспирации и фильтрации, обеспечивает отсутствие вредных выбросов в атмосферу. Доступ в камеру обеспечен широкой фронтальной дверью с окном для быстрой настройки и обслуживания.


• Внутри камеры располагаются рабочие станции оснащенные независимыми подвижными суппортами для каждого пистолета, тефлоновые сборные бачки, которые обеспечивают сбор и возможное повторное использование остатков материала, бачки легко извлекаются для очистки.


• Аспирационный отсек большого размера обеспечивает уменьшение скорости воздуха для того, чтобы частицы материала в воздухе выпали в осадок, что обеспечивает эффективность системы фильтрации. Отсек оснащен 1 широкой боковой дверью (со стороны разгрузки) для облегчения смены фильтров, очистки и инспекции. Контейнеры для излишков краски расположены фронтально. Установлен вентилятор для отвода фильтрованного воздуха.

ПАНЕЛЬ УПРАВЛЕНИЯ ОПЕРАТОРА

• Пневматическая панель управления встроена в станину, на ней расположены пневморегуляторы для каждого из пистолетов.


• Программируемый логический контроллер (PLC) смонтирован на электрической панели управления.


• Панель управления оснащена жидкокристаллическим дисплеем. Есть возможность считывать скорость подачи и количество произведенной продукции в пог.м или по количеству заготовок.


• Осуществляется управление временем включения пистолетов, оно автоматически корректируется в соответствии со скоростью подачи.


• Защитная система отключает распыление, если не работает аспирация или открыта дверь кабины.


• Настройка автоматического цикла осуществляется на примере одной заготовки.

ОСНАЩЕНИЕ



Производитель: Makor
