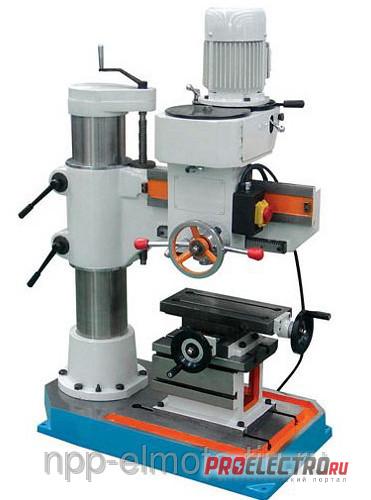

Радиально-сверлильный станок С-20 / DM 20 в Санкт-Петербурге

Особенности:

•


  В базовую комплектацию станка входит галогенный светильник, станочные тиски для фрезерования, коробчатый стол размером 300 х 220мм, имеющий на каждой из 2-х сторон по 2 Т-образных паза на 14мм (расстояние между пазами 80мм), координатный стол;





•


  Система подачи СОЖ имеет замкнутый тип. Из бака емкостью 10 литров с помощью помпы мощностью 45Вт охлаждающая жидкость подается на форсунку в виде модульной трубки и на заготовку. Далее СОЖ попадает на кординатный стол на котором есть специальный бортик сбора жидкости. В углу станка установлен штуцер, через который СОЖ опять оказывается в баке;





•


  Крепление осевого инструмента с цилиндрическим хвостовиком происходит с помощью цангового патрона МК3/М12 и набора из 8 цанг ― 4, 5, 6, 8, 10, 12, 14, 16. Также возможно устанавливать конический инструмент непосредственно в шпиндель МК3. Если конус инструмента отличается, понадобятся переходные оправки;





•


  Максимальный диаметр концевого фрезерования 16 мм. Максимальный диаметр торцевого фрезерования 63 мм;





•


  Осевое перемещение рукава 370 мм.






Основные характеристики

Поставщик
TTMC


Страна-производитель
КНР


Тип привода
Электрический


Исполнение
Настольный


Скорость вращения, об/мин
210,380,710,1200,2000


Количество скоростей
5


Макс. d-сверления, мм
20


Макс. d-фрезерования, мм
63


Макс. d-сверления стали, мм
20


Вылет оси шпинделя, мм
110 ― 515


Перемещение пиноли, мм
90


Конец шпинделя
MT3/R8


Диаметр колонны, мм
150


Размер стола, мм
300 х 220(короб.) 350 x 150(коорд.)


T-образные пазы на столе:кол-во/размер/дистанция
2 / 14 / 80


Размер основания, мм
840 х 460


Т-образные пазы на основании:кол-во/размер/дистанция,мм
2 / 14 / 180


Макс. расстояние шпиндель ― основание, мм
250 ― 620





Параметры подключения

Электропитание, В/Гц
3x380/50


Потребляемая мощность, кВт
0,8


Мощность двигателя, кВт
0,75





Габариты

Длина, мм
840


Ширина, мм
460


Высота, мм
1 120


Размер упаковки, мм
880x500x1060


Вес, кг
354




Производитель: TTMC
