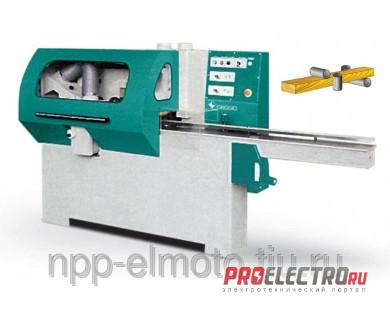

СТАНОК ЧЕТЫРЕХСТОРОННИЙ GRIGGIO G 18/4F в Санкт-Петербурге

НАЗНАЧЕНИЕ:



Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы.

Профильные работы выполняются боковыми, верхним и нижним шпинделями.



Техническая характеристика:

 Макс. сечение заготовки
    180х120 мм


 Мин. сечение заготовки
23х7,5 мм


 Мин. длина заготовки
350 мм


 Мин. длина заготовки при подаче встык
250 мм


 Макс. толщина снимаемого слоя
10 мм


 Расстояние от пола до стола
855 мм


 Длина подающего стола
    1700 мм


 Диаметр шпинделей
40 мм


 Вертикальное смещение 2-го и 3-го шпинделей
 40 мм


 Горизонтальное смещение 4-го шпинделя
40 мм


 Диаметр строгальных головок
120 мм


 Диаметр фрез для 2-3 шп.
    110...137 мм


 Диаметр фрез для 4 шп.
120...137 мм


 Размеры пазовой фрезы
 толщ.12 мм, диам.145 мм


 Скорость вращения шпинделей
    6000 об/мин


 Скорость подачи
 6 и 12 м/мин


 2 протяжных ролика, диам.
 120 мм


 Диам. аспирационных отверстий
1 шт. х 120 мм / 1 шт. х 150 мм


 Мощность мотора 1-го и 4-го горизонтальных шпинделей
1 шт. х 10 лс (7,5 кВт)


 Мощность мотора 2-го и 3-го вертикальных шпинделей
     1 шт. х 10 лс (7,5 кВт)


 Мощность мотора подачи
1,1 лс (0,8 кВт) / 1,5 лс (1,1 кВт)


 Требуемая мощность аспирации
 2900 м.куб., 20 м/сек


 Габаритные размеры
    2730х1110х1410 мм


 Вес нетто
 930 кг
