RG-316D Радиочастотный кабель 50 Ом 12.4ГГц (MHD) в Москве

Информация по телефону +7 (495) 662-67-87, E-mail: mailbox@amel.ru
Отдел продаж работает с 09:00 до 18:00.
В зависимости от объема закупки предоставляются скидки.

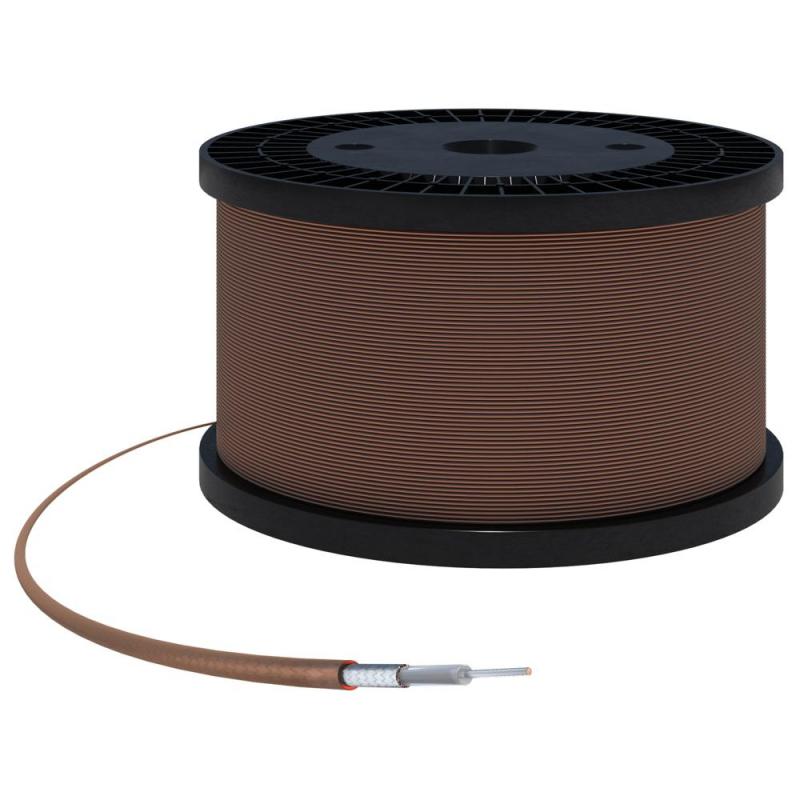

Коаксиальные кабели RG-316D предназначены для использования в аппаратуре ВЧ и СВЧ диапазонов. Кабель RG-316D имеет небольшой радиус изгиба, не влияющий на его электрические характеристики. Гибкие коаксиальные кабели RG-316D идеально подходят для межплатного и межблочного соединения в различной аппаратуре и оборудовании.

Рабочая частота: 12.4 ГГц
Волновое сопротивление: 50 Ω
Коэффициент укорочения: 1,43
Коэффициент затухания: 6,53 дБ/м на частоте 12,4 ГГц
Погонная емкость: 96,5 пФ/м
Рабочее напряжение: 1,200 Vrms ( Max.)
Материал центрального проводника: SPCW (омедненная сталь, покрытая серебром)
Диаметр центрального проводника: 0,51 мм
Центральный проводник число проволок: 7 x 0,17 мм
Материал изолятора: PTFE (политетрафторэтилен)
Диаметр изолятора: 1,52 мм
Материал внешнего экрана: SPC (медь, покрытая серебром)
Диаметр внешнего экрана: 2,4 мм
Материал внутреннего экрана: SPC (медь, покрытая серебром)
Диаметр внутреннего экрана: 2,0 мм
Оболочка: FEP (фторэтилен-пропилен)
Диаметр оболочки FEP: 2,9 мм
Минимальный радиус одинарного изгиба: 15 мм
Рабочая температура: - 55 ℃ ~ 200 ℃
Вес: 23 кг/ 1 км

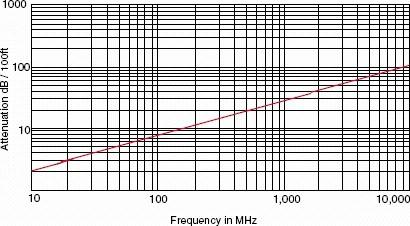

Коэффициент затухания радиочастотного кабеля RG-316D

0,17 дБ/м на 50 МГц
0,73 дБ/м на 500 МГц
1,09 дБ/м на 1 ГГц
1,60 дБ/м на 2 ГГц
1,84 дБ/м на 2,5 ГГц
1,91 дБ/м на 3 ГГц
2,92 дБ/м на 6 ГГц
5,55 дБ/м на 10 ГГц
6,53 дБ/м на 12,4 ГГц
