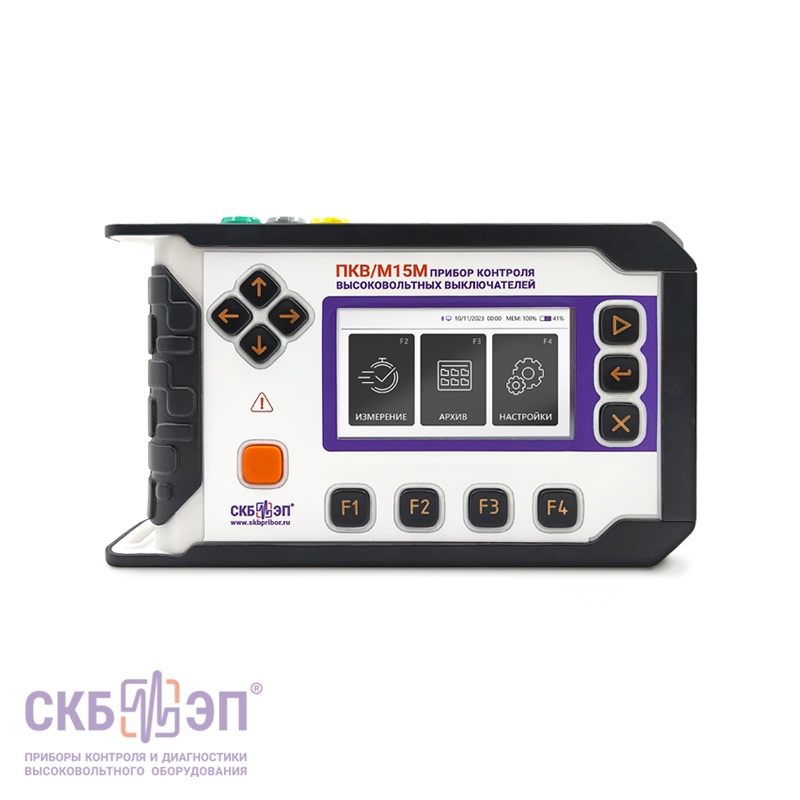

Прибор контроля высоковольтных выключателей ПКВ/М15М в Санкт-Петербурге

ПКВ/М15М заключил в
себе лучшее от своих предшественников, сочетая быстродействующую базу и
уникальные функции в компактном корпусе. Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых
и электромагнитных выключателей советского, российского и зарубежного
производства до 220 кВ. С помощью ПКВ/М15М возможно локализовать проблемный участок объекта и
определить различные дефекты, такие как: ·
затягивание
времени операции отключения или включения; ·
разновремённость
срабатывания полюсов; сильный дребезг контактов;·
недостаточный
вжим контактов; ·
повторное
замыкание контакта при отключении; затирание в механизме привода; ·
неисправность
буфера (демпфера) отключения; износ пружин внутри дугогасительных камер и др. Одной из "фишек" прибора стала возможность запуска на
измерение по "сухому контакту", что востребовано при диагностике
выключателей производства TAVRIDA ELECTRIC.Измерение параметров времени (до 10 с), скорости (до 20 м/с) и хода (до
900 мм) Существует множество нюансов при проведении измерений на выключателях.
При этом временные характеристики зарегистрировать достаточно просто для любого
типа выключателя – никакие дополнительные приспособления здесь не нужны. Но для
получения характеристик хода и скорости требуются специальные датчики. ПКВ/М15М в стандартной комплектации не имеет измерительных датчиков и
обеспечивает контроль параметров времени в диапазоне 0,001 ÷ 10 000 мс (10 с),
что превышает охват других приборов группы ПКВ. В дополнительной комплектации (по заказу), для контроля параметров
скорости и хода, с прибором могут быть поставлены 3 типа датчика на выбор: ·
линейный
ДП12 – для измерения линейного перемещения подвижной
части высоковольтного выключателя в диапазоне 1 ÷ 900 мм. Разрешение 0,5 мм,
точность ±1 мм. ·
угловой
ДП21 – для измерения угла поворота вала
высоковольтного выключателя. Диапазон измерений 0 ÷ 360°. Разрешение 0,09°,
точность ±0,56°; ·
реостатный
ДП32 – для измерения линейного перемещения подвижной
части высоковольтного выключателя до 20 мм. Больше необходим для вакуумных
выключателей. Разрешение 0,1 мм, точность ±0,1 мм.
Адаптивность ПКВ/М15М реализуется для счет большого набора специальных крепежных
приспособлений для установки датчиков, что делает его универсальным прибором
под любой объект. При выборе датчика (см. пункт выше) и крепежного приспособления
необходимо ориентироваться на тип выключателя и марку объекта. Условно для
комплексного заказа существуют два комплекта крепежных приспособлений:·
Стандартный
набор – покрывает большинство выключателей российского и советского
производства. ·
Дополнительный
набор – предназначен для установки на высоковольтные выключатели, в основном,
зарубежного производства.
Одним из весомых отличий ПКВ/М15М от предшествующих моделей приборов группы ПКВ стала реализация
дополнительных типов запуска для контроля высоковольтных выключателей,
которые учитывают различные обстоятельства при диагностике: ·
Запуск
измерения по замыканию главных контактов – универсальный способ запуска,
который облегчает вашу работу и не требует дополнительных настроек (время
измерения, длительность подачи сигнала, тип цикла, фронт запуска).·
Запуск по "сухому
контакту" – один из востребованных режимов среди обслуживающего
персонала выключателей производства TAVRIDA ELECTRIC, у которых управление
электромагнитным приводом осуществляется через специальный блок посредством
замыкания "сухого контакта". При этом были сохранены и привычные типы запуска, реализованные на
обновленной компонентной базе: ·
Запуск "местный"
(Внутренний) – реализуется при прямом подключении в электрическую схему привода
высоковольтного выключателя. В данном режиме прибор коммутирует имеющийся
оперативный ток. ·
Запуск
"дистанционный" (Внешний) – реализуется при прямом подключении в
электрическую схему привода высоковольтного выключателя. В данном режиме прибор
ожидает появления напряжения.
Прибор оборудован силовым коммутатором с током
20А для управления приводами коммутационных аппаратов как постоянного, так
и переменного тока, что позволяет проводить диагностику как в простых
операциях, так и сложных циклах, в том числе и ресурсные испытания. Для настройки доступны операции: О, В, ОВ, ОВО, ОВО-В, ОВО-ВО, а также возможность задачи длительности
операции, задержки и паузы. Результаты диагностики объекта выводятся в виде данных с измеренными и
вычисленными параметрами для каждой операции цикла. При обработке результатов измерения сложных циклов прибор автоматически
разбивает цикл на простые операции. В результатах приводятся такие данные, как: ·
параметры
хода: полный ход, ход до замыкания контактов полюса,
вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок; ·
параметры
времени: полное время включения
выключателя, собственное время включения выключателя и время включения полюса,
разновременность срабатывания контактов по времени и дребезг по времени; ·
параметры
скорости: скорость при коммутации,
расчет скорости на разных участках. ПКВ/М15М – самостоятельный прибор для проведения диагностики и представления измеренных числовых данных на
сенсорном дисплее. В будущем будет реализовано специальное ПО для мобильных устройств, с
помощью которого будет возможно управление прибором через приложение, передача
результатов измерений по каналу Bluetooth и по каналу USB в облачный сервер. На
данный момент ПО на стадии разработки.
