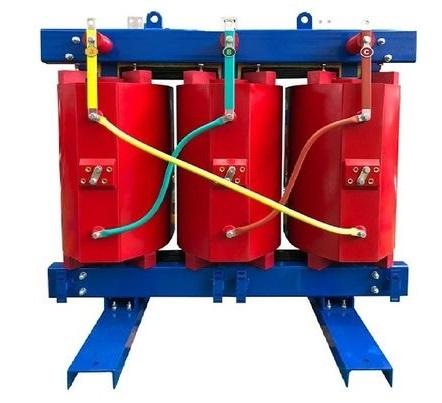

Сухой трансформатор ТСЛ/1250/10/0.4/Dy-h11/IP00/AL c литой изоляцией в Казани

Сухой трансформатор ТСЛ/1250/10/0.4/Dy-h11/IP00/AL c литой изоляциейТехнические характеристики сухого трансформатора с литой изоляцией ТСЛ/1250/10/0.4/D/Yн-11/IP00/Al
•Тип: ТСЛ (трехфазный, сухого типа , с литой изоляцией);
•Концепция конструкции: Стержневой;
•Номинальная мощность, кВа: 1250;
•Номинальное напряжение на стороне ВН, кВ: 10;
•Номинальное напряжение на стороне НН, кВ: 0.4;
•Материал обмотки: Алюминий;
•Напряжение короткого замыкания Uкз(%) ± 10%: 6;
•Частота питающей сети, Гц: 50;
•Степень защиты кожуха (корпус): IP00;
•Класс нагревостойкости изоляции: F(155°C);
•Переключение без возбуждения (ПБВ), %: ±2х2,5;
•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда) •Уровень шума дB(A): Менее 70;
•Охлаждение: Естественное С (AN/AF);
•Высота установки над уровнем моря, м: До 1000;
•Потери холостого хода (120°C) ± 15%, Вт: 2090;
•Потери короткого замыкания (120°C) ± 10%, Вт: 9690;
•Ток lхх, % ±30%: 0,9;
•Габариты трансформатора, мм: 1380*1030*1171;
•Колея колес (или опор), мм: 820*970;
•Вес трансформатора без кожуха ± 10%, кг: 2420;
•Климатическое исполнение: УЗ - умеренный климат в закрытых помещениях с вентиляцией.
•Тип вывода ВН и НН: Шина, либо Кабель;
•Материал выводов НН: алюминий, либо медь.

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация:
•Трансформатор;
•Транспортные колёса - ролики;
•Паспорт на трансформатор (с заключением ОТК);
•Сертификат сейсмостойкости (до 9 баллов);
•Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность».
•Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3-4шт) выполняющий роль шкафа тепловой защиты.
•Вентиляторы 4 шт.
•Комплект эксплуатационной документации на блок температурного контроля. Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.Чертеж сухого трансформатора 1250 ква дан в описании. Наличие товара уточняйте у менеджера. Срок изготовления трансформаторов на заказ от 14 до 60 календарных дней.
