Термоэлектрические преобразователи 01.03 тип КТХА, КТНН, КТХК, КТЖК.
Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитной оболочки.

Рекомендуются для установки в защитные гильзы ЮНКЖ.

Для установки на технологическом оборудовании сложной геометрии допускается изгибать рабочую часть термопреобразователи по длине для размещения рабочего спая в требуемой зоне измерения.

Характеризуются наличием монтажного кольца, приваренного лазерной сваркой к защитной оболочке кабельной термопары, и подвижного резьбового штуцера, что существенно расширяет область применения.

Наружная часть термопреобразователя от монтажного кольца до клеммной головки усилена стальной трубкой диаметром 10 мм.

Габаритные размеры монтажных элементов и их внешний вид могут определяться Заказчиком, исходя из условий эксплуатации термопреобразователей. Типовые конструкции монтажных элементов представляют собой кольца различных диаметров, шаровые или цилиндрические втулки с резьбовыми штуцерами стандартного типоразмерного ряда.

Для подключения к измерительной цепи ТП типов КТХА, КТНН, КТЖК могут комплектоваться адаптерами АТхх.

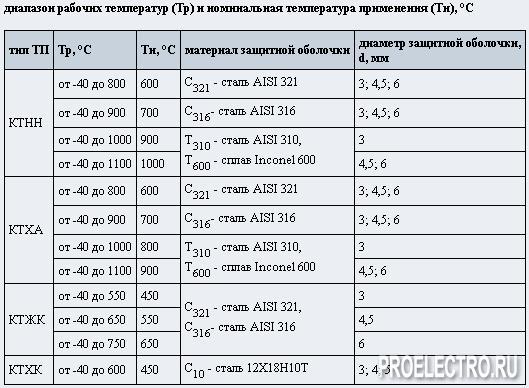

Технические характеристики термопреобразователей

• монтажные элементы рассчитаны на номинальное (условное) давление 6.3 МПа
• класс допуска: 1 или 2 - для КТХА, КТНН, КТЖК; 2 - для КТХК
• рабочий спай изолирован или не изолирован от оболочки кабеля
• устойчивость к механическим воздействиям по МЭК 61515: термопреобразователь может навиваться на цилиндр радиусом, равным пятикратному диаметру d, без изменения технических характеристик
• поверка производится:

      - для ТП с монтажной длиной от 80 до 250 мм - по МИ 3090-2007 "ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки";
      - для всех остальных исполнений ТП - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки"

• межповерочный интервал (МПИ)

      - четыре года - для КТХА, КТХК, КТНН, имеющих в наименовании обозначение класса допуска "Dк2" ("Dк1" только для КТНН) и работающих с соблюдением условий эксплуатации при температурах не выше 450°С;
      - два года - для остальных исполнений ТП.
