Электрохимический датчик загазованности ДАХ-М.
Датчики-газоанализаторы электрохимические ДАХ-М предназначены для непрерывного автоматического измерения массовой концентрации одного из вредных веществ (СО, H2S, SO2, Cl2, NО2, HCl, NН3)массовой концентрации одоранта (RSH) в воздухе рабочей зоны, а также объемной доли кислорода (О2) в воздухе рабочей зоны и в технологических средах, содержащих углеводороды.

Область применения:
контроль параметров воздуха рабочей зоны, во взрывоопасных зонах помещений и наружных установок химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в том числе и в составе системы контроля атмосферы промышленных объектов повышенной опасности СКАПО и совместно с БПС-21М.

Принцип действия - электрохимический.
Тип газоанализаторов - стационарный.
Способ забора пробы - диффузионный.
Режим работы - непрерывный.

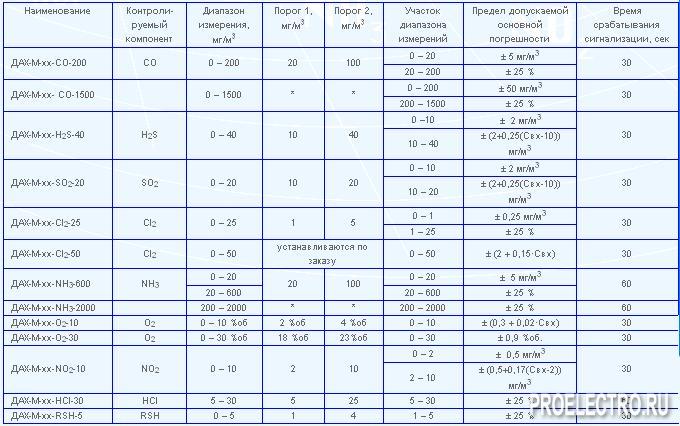

Основные технические характеристики датчика-газоанализатора загазованности ДАХ-М

Газоанализаторы (кроме ДАХ-М-06) имеют унифицированный выходной токовый сигнал (4-20 мА) по ГОСТ 26.011-80.
Газоанализатор ДАХ-М-06 имеет канал связи с ЭВМ по интерфейсу Rs485, с протоколом связи MODBUS-RTU.

Газоанализаторы могут использоваться совместно со следующим электрооборудованием:

• ДАХ-М-04 с ранее выпускаемыми блоками питания и сигнализации БПС-21 или в составе системы СКАПО с последовательной передачей данных;
• ДАХ-М-01 и ДАХ-М-03 с БПС-21М (взрывозащищенное исполнение) и СКАПО с шинной архитектурой;
• ДАХ-М-05 с БПС-21М (невзрывозащищенное исполнение) и СКАПО с шиной архитектурой;
• ДАХ-М-06 с БПС-21М-М (невзрывозащищенное исполнение);
• ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 с пультом контроля ИБЯЛ.422411.005, предназначенным для индикации и выдачи выходного токового сигнала на месте их установки во взрывоопасной зоне;
• ДАХ-М-06 с пультом контроля ИБЯЛ.422411.005-02;
• ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 - с блоком местной сигнализации.

Средний срок службы электрохимических датчиков - 3 года.

Питание газоанализаторов осуществляется:

• ДАХ-М-01 - от внешней искробезопасной цепи уровня “ib” с электрическими параметрами, соответствующими электрооборудованию подгруппы IIC с напряжением постоянного тока от 10 до 24 В;
• ДАХ-М-03, ДАХ-М-04 - от внешней искробезопасной цепи уровня “ib” с электрическими параметрами, соответствующими электрооборудованию подгруппы IIC с напряжением постоянного тока от 10 до 16 В, также может осуществляться от источника питания постоянного тока напряжением от 10 до 24 В, без предъявления требований у взрывозащите, при установке вне взрывоопасной зоне;
• ДАХ-М-05, ДАХ-М-06 - от источников питания постоянного тока с напряжением от 10 до 32 В без предъявления требований к взрывобезопасности.

Температура окружающей среды от минус 40 до плюс 50 °С (для исполнений ДАХ-М-хх-О2-30, ДАХ-М-хх-О2-30 - от минус 20 до плюс 50 °С).
Допускаемый интервал времени работы газоанализаторов без корректировки показаний 6 месяцев. Время прогрева не более 30 мин (для ДАХ-М-хх-HCl-30 не более 60 мин).

Габаритные размеры газоанализаторов:

• ДАХ-М-01, -03, -04 - 180х60х155 мм;
• ДАХ-М-05, - 200х135х170 мм.

Масса газоанализаторов:

• ДАХ-М-01, -03, -04 - 1,5 кг;
• ДАХ-М-05, ДАХ-М-06 - 4 кг.

При напряжении питания 24 В ток потребления газоанализаторов ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 не превышает 85 мА.

Комплект поставки:
Датчик-газоанализатор ДАХ-М, комплект ЗИП, эксплуатационная документация.

За отдельную плату поставляются:

• ЭХЯ взамен отработавшей свой ресурс;
• вентиль точной регулировки (ВТР) ИБЯЛ.306577.002;
• индикатор расхода (ИР) ИБЯЛ.418622.003-05;
• генератор газовых смесей ГДП-102;
• источники микропотока на H2S, SО2, Cl2, No2, меркаптан;
• баллоны с ПГС;
• блок местной сигнализации (БМС);
• блок пробоотбора (ИБЯЛ.426213.001);
• пульт контроля ИБЯЛ.422411.005 (для ДАХ-М-06 пульт контроля ИБЯЛ.422411.005-02);
• колпачок защитный ИБЯЛ.305131.033 (для защиты от ветра).
