Кислородомер АКВТ-01, -02, -03 – стационарный газоанализатор объемной доли кислорода в уходящих газах.
Кислородомер предназначен для поддержания оптимального соотношения топливо-воздух за счет непрерывного контроля содержания кислорода (АКВТ-01;-02) или кислорода и оксида углерода (АКВТ-03) с целью оптимизации процессов горения и предотвращения химического недожога .

Область применения:
АКВТ-01 и АКВТ-03 (общепромышленное исполнение) - на предприятиях теплоэнергетики, в котлоагрегатах ТЭЦ, ГРЭС и различных котельных, а также в промышленных печах, металлургии, нефтепереработки, машиностроении и других отраслях промышленности. АКВТ-02 (взрывозащищенное исполнение) - установка во взрывоопасных зонах на печах сжигания отходов НПЗ и подобных объектах.

Тип газоанализатора - стационарный.
Принцип работы - электрохимический (на основе ZrO2) и термокаталитический на СО
Способ забора пробы - диффузионный (АКВТ-01, АКВТ-02); принудительный (АКВТ-03)

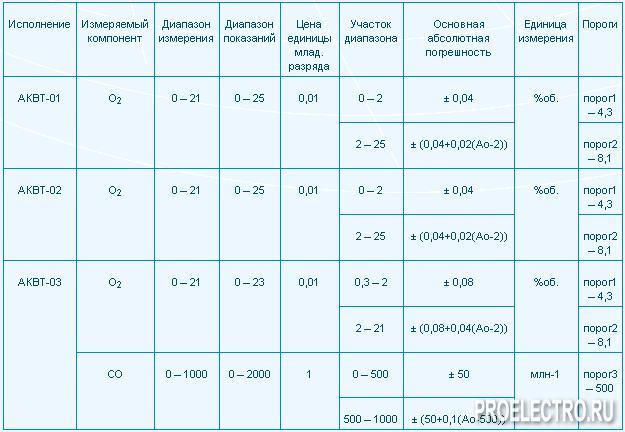

Основные технические характеристики кислородомеров АКВТ

Питание осуществляется от сети переменного напряжения 220 В, 50 Гц.
Время прогрева газоанализаторов не более 4ч.
Все модификации прибора имеют “сухие” контакты реле (220 В, 2,5 А), унифицированные токовые сигналы (0 - 5) и (4 - 20) мА и канал связи RS 485 MODBUS.RTU для подключения внешних устройств (ПЭВМ).

Конструктивно газоанализаторы состоят из:

• АКВТ-01: блока питания и обработки (БПО) и зонда, закрепленных на шасси;
• АКВТ-02: моноблока с зондом, погружаемым в газовый поток;
• АКВТ-03: блока питания и обработки (БПО) и блока датчиков (БД).
• В АКВТ-03 максимальная длина соединительного кабеля между БПО и БД не более 50 м.
• В АКВТ-01 возможность разнесения БПО и зонда на расстояние до 20 м (по отдельному заказу).

Достоинства кислородомеров:

• Погружной датчик
• Работа без устройства пробоотбора (АКВТ-01, -02)
• Газоанализатор работает без сравнительного газа
• Наличие токового выхода для автоматического управления с программно устанавливаемым диапазоном
• Работа газоанализатора без корректировки показаний 6 месяцев
• Срок службы датчика - 5 лет
• Наличие программируемых порогов
• Применение газоанализатора без блока пробоподготовки
• Степень защиты от проникновения внутрь IР54
• Наличие взрывозащищенного исполнения
• Широкий температурный диапазон
• Совместимость с ПЭВМ
• Наличие цифровой индикации

Комплект поставки:
Газоанализатор, комплект ЗИП, эксплуатационная документация.

Для поверки газоанализатора за отдельную плату поставляется:

• баллоны с ГСО и ПГС
• вентиль точной регулировки ИБЯЛ.306577,002
• индикатор расхода ИБЯЛ.418622.001
• трубка ПВХ 4х1,5 ТУБ-01-1196-79

А также может быть поставлено:

• для АКВТ-01 и АКВТ-02: датчик О2 (ЭХЯ) ИБЯЛ.418421.035; фильтр ИБЯЛ.711111.097
• для АКВТ-03: датчик О2 ИБЯЛ.413425.006; датчик СО ИБЯЛ.413425.009; блок пробоотбора (водяной эжектор) ИБЯЛ.418311.049; блок пробоотбора (воздушный эжектор) ИБЯЛ.418311.049-01; блок пробоотбора (побудитель расхода) ИБЯЛ.418311.023-10

Для работы с ПЭВМ поставляется по отдельному заказу CD-диск с программным обеспечением ИБЯЛ.431214.225 (описание порядка работы находится на носителе информации).
