ДСПШ-20 - измеритель воздушного потока.
Предназначен для непрерывных автоматических измерений скорости воздушного потока в атмосфере угольных шахт, опасных по газу и пыли, в составе комплексов контроля рудничной атмосферы, например, в составе АКМР-М.

Тип измерителя - стационарный.
Режим работы - непрерывный.
Принцип действия измерителя - ультразвуковой.

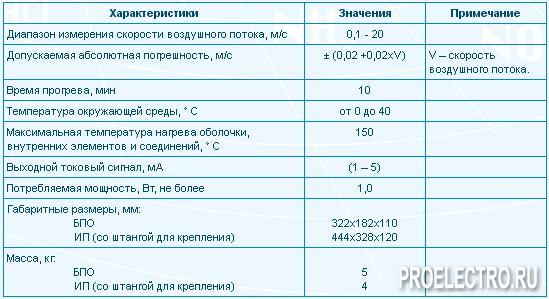

Основные технические характеристики

Измеритель состоит из:

• блока питания и обработки (БПО);
• выносного измерительного преобразователя (ИП), со штангой для крепления ИП.

Измеритель является Ех-компонентом и имеет маркировку взрывозащиты:

• БПО "Ex[ia]I U";
• ИП "Ex[ia]I U".

В составе комплекса АКМР-М, относится к рудничному особо взрывозащищенному оборудованию (РО) с видом взрывозащиты "искробезопасная электрическая цепь" уровня "ia" и имеет маркировку взрывозащиты:

• БПО "РО Ex[ia]I в комплекте АКМР-М";
• ИП "Ex[ia]I в комплекте АКМР-М".

Прибор имеет три режима измерения:

• измерение мгновенной скорости воздушного потока;
• измерение средней скорости воздушного потока за заданный интервал времени (интервал времени до 99 с задается с клавиатуры управления);
• измерение расхода воздуха в сечении выработки с учетом расположения ИП в сечении выработки (режим задается с клавиатуры управления БПО).

Измеритель скорости воздушного потока имеет возможность хранения в энергонезависимой памяти до 100 измеренных значений с заданной временной дискретностью (задается с клавиатуры управления БПО).

Измеритель имеет:

• световую индикацию, свидетельствующую о наличии питания;
• цифровую индикацию скорости воздушного потока, средней скорости воздушного потока, расход воздуха.

Примечание. При отрицательном направлении воздушного потока перед цифровыми значениями высвечивается знак "-", а выходной дискретный сигнал имеет сопротивление более 1 МОм.

Комплект поставки:
Измеритель скорости воздушного потока ДСПШ-20, комплект ЗИП, эксплуатационная документация.
