Ремонт станка А41.01 мод. А41.01.000-02 в Москве

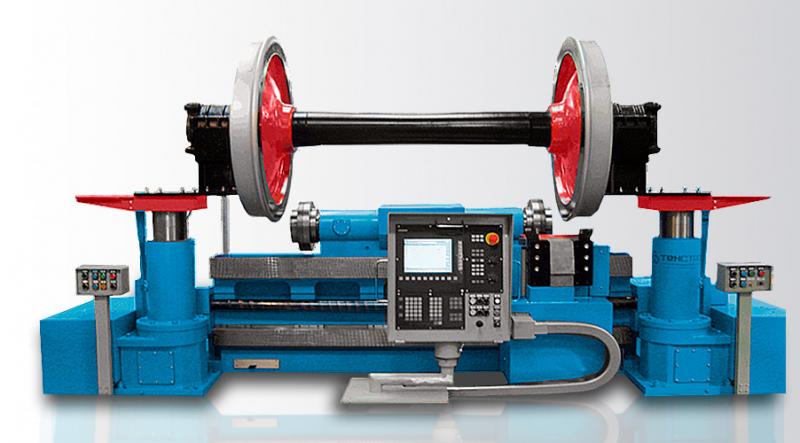

Станок универсальный колесотокарный типа А41.01 мод. А41.01.000-02 для обточки без выкатки колесных пар электровозов, тепловозов, электропоездов
Универсальный колесотокарный станок мод. А-41 предназначен для обточки без выкатки колесных пар электровозов, тепловозов и электропоездов в условиях локомотивных депо.
Колесотокарный станок А41.01 позиционируется, как бюджетная альтернатива колесофрезерному станку КЗТС мод. КЖ20ТФ1 и колесотокарному станку мод. КЖ20МФ3, а так же любым другим подрельсовым аналогам, производимым в СНГ.
Примечание 1: для тепловозов серии ТГМ и подобного подвижного состава рельсового транспорта станок дополнительно комплектуется двумя гидравлическими домкратами с автономным гидроприводом (гидростанцией) и специальным роликовым приводом вращения карданных колесных пар. На сегодняшний день, чтобы проточить колесную пару ТГМ требуются дорогостоящие, как в обслуживании, так и в изготовлении КТС (колесотокарные станки), как с выкаткой колесной пары, так и без выкатки. Использование бюджетных подрельсовых колесотокарных станков А-41 в комплекте с роликовым приводом значительно снижает себестоимость оборудования при закупке в целях поставленной задачи обточки колесных пар ТГМ. Разработка роликового привода считается НОУ-ХАУ 2011 г. в СНГ, которая позволяет вращать любые колесные пары подвижного состава рельсового транспорта.
Примечание 2: для вагонов, думпкаров, электропоездов станок дополнительно комплектуется усиленным приводом вращения за гайку колесной пары со специальными дополнительными переходниками для торцов осей колесных пар.
КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА СТАНКА А41.012.1. Скорость резания наибольшая, м/мин802.2. Подачи суппортов, мм/об1,4; 1,5; 1,6; 1,72.3. Глубина резания наибольшая, мм42.4. Электродвигатель вращения колесной пары моторвагонов:          типА02-51-4         мощность, кВт7,5         число оборотов, об/мин14502.5. Электродвигатели суппортов          типАИР 71 В4         мощность, кВт1,1         число оборотов, об/мин15002.6. Площадь, занимаемая станком, лестничными спусками и подходами к станку, м х м5.6х32.7 Габариты  станины с установленными       суппортами , мм  (д-ш-в)2910х1000х9802.8. Высота от основания канавы, мм15602.9. Заглубление канавы, мм15003.0. Масса станка и оборудования, т4,7 № п/пМАКСИМАЛЬНАЯ КОМПЛЕКТАЦИЯ СТАНКА / НАИМЕНОВАНИЕ  УЗЛОВКОЛИЧЕСТВО, ШТ.1.Суппорт левый с концевиком (датчиком конечного положения)12.Суппорт правый с концевиком (датчиком конечного положения)13.Станина14.Гидравлический домкрат левый25.Гидравлический домкрат правый25.Автономный гидропривод (гидростанция)26.Редуктор суппорта левого с 8-ю сменными шестернями к суппорту на монтажной плите с электродвигателем17.Редуктор суппорта правого с 8-ю сменными шестернями к суппорту на монтажной плите с электродвигателем18.Узел перехода от редуктора к суппорту левый19.Узел перехода от редуктора к суппорту правый110.Резцедержатель черт. А41.17.02 в комплекте с чашечным резцом А41.18.00211.Резец проходной, тангенциальный черт. А41.87.00212.Рельсовые вставки (съемные рельсы) типа Р-65. Уточнить при заказе!!!!!!!!!213.Выпрямитель многопостовый типа ВДМ-1203 У3 в качестве электропривода вращения ТЭД локомотива114.Реостат балластным типа РБС-303 У2215.Электрощит силовой станочный (шкаф управления)116.Пульт токаря (пульт управления)117.Специальный роликовый привод вращения карданных колесных пар (серии ТГМ и аналогичных), не имеющих зубчатого зацепления для вращения от ТЭД (в торцах железнодорожных осей которых нет высверленных технологических отверстий с резьбой под стопорные устройства внутри буксовых узлов в виде шайб или гаек).118.Комплект дополнительных переходников (2 шт.) к приводу вращения за гайку для обточки колесных пар вагонов и думпкаров (в торцах железнодорожных осей которых есть высверленные технологические отверстия с резьбой под стопорные устройства внутри буксовых узлов в виде шайб или гаек)1 комплект19.Усиленный редуктор привода вращения за гайку120.Усиленный привод вращения за гайку121.Материалы для монтажа станка (жгут)1 комплект22.ЗИП (Запасные части, Инструменты, Принадлежности)1 комплект КОЛЕСОТОКАРНЫЙ СТАНОК А-41 ДЛЯ ОБТОЧКИ КОЛЕСНЫХ ПАР. ОСОБЕННОСТИПо степени автоматизации в двух исполнениях:
- ручной универсальный ремонтный механический станок;
- полуавтомат, ЧПУ или цифровая индикация  с ЧПУ суппортами  Инструмент обточки профиля колеса - резец. Ручная проточка или подрезка гребня бандажа в зависимости от степени износа, или же полное снятие припуска (до 5 мм) всего бандажа. Величина среза кромки задается вручную. Бандажи обрабатываются поочередноТип подвижного состава: ТГМ, локомотивы, дизеля (дизель-поезда), вагоны, полувагоны, моторвагоны (мотор-вагонные секции), тепловозы, электровозы, трамваи, вагоны метрополитена (метровагоны), думпкары, платформы, транспортеры, пригородные электрички и электропоезда, путевые машины, дрезины, мотовозы, автомотрисы, электромотрисы, рельсовые автобусы (рельсобусы), самоходные машины, железнодорожно-строительные машины без тягового привода в транспортном режиме, прицепы и другой специальный подвижной состав, предназначенный для производства работ по содержанию, обслуживанию и ремонту сооружений и устройств железных дорог, включаемый в хозяйственные поезда. Т.к. станок является универсальным, он обтачивает колесные пары всех вышеперечисленных типов и модификаций подвижного состава.На станке возможна обработка 6 колесных пар бывших в работе, средней степени износа за 8 часов (в смену). Ориентировочно полная обточка одной колесной пары составляет 1 час 30 минут. Степень автоматизации - ручной универсальный ремонтный механический станок.Станок для обточки колесных пар А-41 без выкатки из под локомотива состоит из правого и левого суппортов, перемещаемых вручную (в основу конструкции суппортов был принят суппорт токарно-винторезного станка ДИП-300 с переделкой ряда его деталей), установленных на станине сварной конструкции; правого и левого редукторов для механической продольной подачи суппортов; правого и левого узлов перехода от редуктора к суппорту; подъемного устройства двух гидродомкратов для подъема за буксы и привода для вращения колесной пары за гайку.
