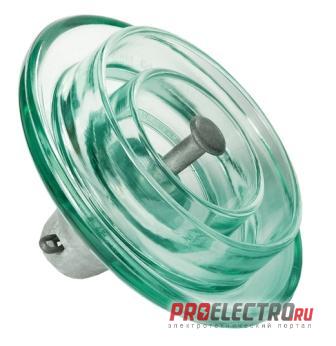

Изолятор линейный подвесной ПС70И в Екатеринбурге

Подвесные стеклянные изоляторы тарельчатого типа являются основным видом изоляции высоковольтных линий электропередач всех классов напряжений. Конфигурация, конструктивное исполнение и характеристики подвесных тарельчатых изоляторов варьируются в широком диапазоне и обеспечивают их применение на линиях от 35 до 1150 кВ.
На заводах - партнерах организовано производство всех типов изоляторов по механической нагрузке от 40 до 530 кН, которые применяются как на российском так и международном рынках.
В качестве электроизоляционного материала используется закаленное, имеющее высокую изолирующую способность, механическую прочность, термическую и химическую устойчивость.
Термообработка (закалка) обеспечивает изолятору высокие механическую и электрическую прочность, термостойкость. В результате последующих термических испытаний отбраковываются дефектные изделия, что позволяет гарантировать обеспечение заданных характеристик изоляторов.
После термоиспытаний все стеклодетали подвергаются контролю качества поверхности и контролю размеров.
После сборки стеклянные изоляторы подвергаются массовым испытаниям на механическую прочность, а также испытаниям непрерывным потоком искр.
U70BL по ГОСТ 27661
ПС70И
Минимальная механическая разрушающая нагрузка
кН 70
Минимальная механическая разрушающая нагрузка
остатка изолятора кН 56
Диаметр, D мм 225
Строительная высота, Н мм  146
Длина пути утечки мм 407
Сферическое соединение, d мм 16
Пробивное напряжение в изоляционной среде, кВ 130
Выдерживаемое напряжение 50 Гц (в сухом состоянии)
кВ 72
Выдерживаемое напряжение 50 Гц (под дождем), кВ 42
Выдерживаемое импульсное напряжение 1,2/50 +/-
кВ 110/110
Напряжение по уровню радиопомех, дБ 60 20 86 25
Масса, кг 4,3
