Коммутационно-измерительные пункты «ЭНЕРГОМЕРА» КИП в Ставрополе

КИП

ТУ 4318-013-22136119-2002
Предназначены для оснащения контрольно-измерительных,
контрольно-диагностических и контрольно-соединительных пунктов на
трубопроводах и других подземных металлических сооружениях для контроля
электрохимической защиты (ЭХЗ) вдоль трасс расположения трубопроводов,
других подземных сооружений и соединения составных частей систем ЭХЗ
согласно проектно-эксплуатационной документации.

Предназначены для размещения на открытом воздухе (категория размещения – 1).

Нормативно-правовое обеспечение:

• Соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии».
• Соответствуют ГОСТ 9.602-2006 «Сооружения подземные. Общие требования к защите от коррозии».
• Cертификат соответствия Госстандарта России РОСС.RU.ME86.Н00431
• Свидетельство на полезную модель N29141.

Технические характеристики:

Условия эксплуатации по ГОСТ 15150:

• Климатическое исполнение:
  УХЛ

• Категория размещения:
  1


• Диапазон рабочих температур окружающей среды:

  от -60°С до +50°С

•
  Количество силовых зажимов, шт:
  0, 2, 3, 4, 5, 6


• Допустимое сечение проводников силовых зажимов, мм2:
  до 100


• Количество измерительных зажимов, шт:
  0, 6, 12, 24*


• Допустимое сечение проводников дренажных кабелей, присоединяемых к силовым зажимам, мм2:
  до 100


• Допустимое сечение проводников измерительных кабелей, присоединяемых к измерительным зажимам, мм2:
  до 10


• Уровень заглубления, мм:

- для обычных грунтов 800

- для прослабленных (болотистых, песчаных)1300

• Масса КИПов, не более, кг:

- без трассоуказателя (вехи) 28

- с трассоуказателем (вехой)31

• Степень защиты коммутационного шкафа: IP44
• Срок службы установок, лет: 30

Примечание:

* При необходимости присоединения до 24-х измерительных цепей необходимо снять замыкатели между сдвоенными зажимами.

По заявкам заказчика могут выпускаться и другие исполнения КИПов по
количеству силовых и измерительных зажимов, а также по уровню
заглубления в грунт (длине стойки).


Конструктивные особенности:

• Возможность коммутирования силовых и контрольных зажимов замыкателями, входящими в состав поставки.

• Универсальные силовые зажимы, позволяющие присоединять
  различные проводники кабелей (алюминиевые, медные, одножильные,
  многожильные).

• Открывающаяся на 270°С крышка коммутационного шкафа является
  полкой для размещения измерительных приборов в процессе замеров,
  инструментов, проведения записи в журнал.

• Большая номенклатура по количеству силовых и измерительных зажимов, а также по уровню заглубления в грунт.

• Исполнения, как для обычных грунтов – 0,8м, так и прослабленных (болотистых, песчаных) – 1,3м.

• Комплектование трассоуказателем (вехой).

• Маркировка на стойке цветной кольцевой полосой, показывающей глубину заглубления в грунт.

• Удобство монтажа и обслуживания.

• Доступность к зажимам.


Условия эксплуатации:

• диапазон рабочих температур окружающей среды: от - 60°С до +50°С;

• относительная влажность воздуха: до 98% (при температуре +25°С);

• атмосферное давление (86,6 – 106,7)кПа (от 650 до 800 мм. рт. ст.);

• атмосфера типов I, II.

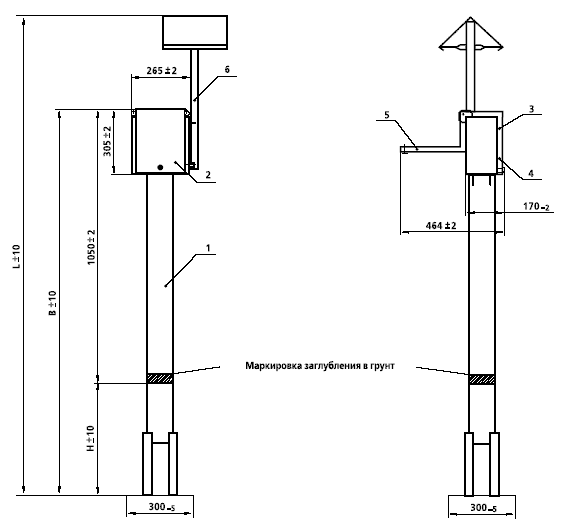

Габаритные размеры:

• Ус-во автомат вкл резервного преобразователя "ЭНЕРГОМЕРА"АВРП-1-У2, АВРП-2Т-У2.
• Устройство защиты от грозовых перенапряжений «ЭНЕРГОМЕРА» УЗГП-1.
• Датчик скорости коррозии «ЭНЕРГОМЕРА» ДСК.
• Блок диодно-резисторный «ЭНЕРГОМЕРА» БДР-М2.
• Плакатный трассоуказатель «Энергомера».
