Предлагаем металлокорпуса ЩО-70(также панели ЩО-70 в сборе)
Внимание!!! Данная публикация устарела.
Панели ЩО 70 предназначены для комплектования распределительных щитов напряжением 0,4 кВ трехфазного переменного тока частотой 50 Гц, которые служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

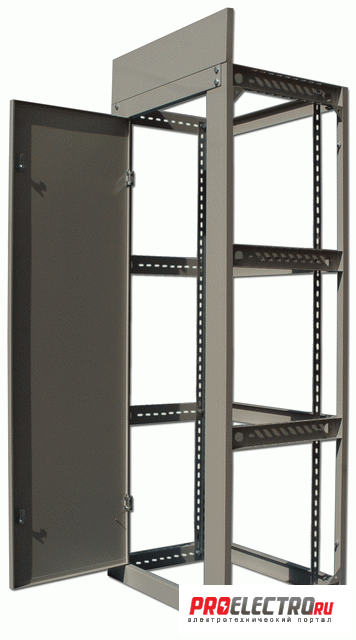

Конструкция щита ЩО 70 это металлоконструкция, имеющая степень защиты с фасадной стороны IP20, а с остальных сторон IP00, и предназначены для одностороннего обслуживания. Ошиновка панелей имеет электродинамическую стойкость к токам короткого замыкания и составляет: –30 кА для щита ЩО 70-1 (комплектование щитов мощностью до 630 кВА); –50 кА для щитов ЩО70-2, ЩО70-3 (комплектование щитов мощностью свыше 630 кВА)
Электрические щиты ЩО 70-3 в отличие от 70-1 и 70-2 имеют меньшие габариты.
По назначению ЩО70 делят на:
линейные;
вводные;
секционные;
вводно-линейные;
вводно-секционные;
панели с аппаратурой АВР;
панели диспетчерского управления уличным освещением.
Основным документом для комплектования панелей является опросный лист, в соответствии с которым производится:
компоновка панелей;
поставка торцевых панелей, щитков учета, комплекта сборных шин и шинных мостов (при их наличии).
Панели ЩО-70-3 в отличие от 70-1 и 70-2 имеют меньшие габариты.
Требования безопасности по ГОСТ Р 51321.1-2000; Требования пожарной безопасности по ГОСТ Р 51321.1-2000; Панели ЩО 70, ГРЩ изготавливаются для поставок внутри России и в страны СНГ, соответствуют ГОСТ Р 51321.1-2000 и ТУ 3434-005-13725319-2006.
Структура условного обозначения
ЩО70-Х-XXУ3:
ЩО
Щит одностороннего обслуживания
70
Год разработки
-
X
1,2,3 – порядковый номер
-
XX
Номер схемы
У3
Климатическое исполнение и категория размещения по ГОСТ 15150-69
