Спецпредложение. ТДТН 25000/110/10/6

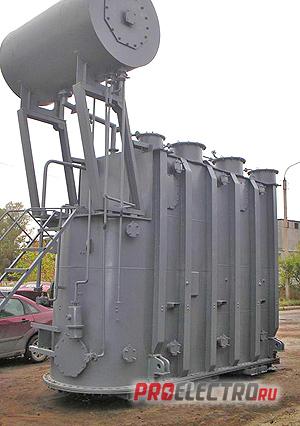

цена: 15 000 000руб.Производитель : Тольятинский трансформаторный завод. Год выпуска: 1998. Склад: г. Москва.Трансформатор силовой масляный трехфазный двухобмоточный типа ТРДН.
Трансформатор силовой масляный трехфазный двухобмоточный типа ТРДН-25000/110 У1 предназначен для преобразования электрической энергии переменного тока класса напряжения 110 кВ в электрическую энергию класса напряжения 6 или 10 кВ низшего напряжения.Условное обозначение ТРДН ТРДН-ХХХХХ/ХХХ

• У1: Т — трехфазный;
• Р — расщепление обмотки НН;
• Д — охлаждение с принудительной циркуляцией воздуха и естественной циркуляцией масла;
• Н — регулирование напряжения под нагрузкой; ХХХХХ — номинальная мощность трансформатора, кВ·А;
• ХХХ — класс напряжения обмотки высшего напряжения, кВ;
• У1 — климатическое исполнение и категория размещения.

Конструкция и принцип действия ТРДН
Трансформатор имеет остов с трехстержневой шихтованной магнитной системой, собранной из листов холоднокатаной электротехнической стали. Обмотки из медного провода цилиндрические, размещены на стержнях остова концентрически. Линейные и нейтральный вводы ВН снабжены трансформаторами тока. Бак трансформатора колокольного типа с нижним разъемом снабжается арматурой для заливки, отбора проб, слива и фильтрации масла, подключения системы охлаждения и вакуум-насоса. Регулирование напряжения под нагрузкой (РПН) осуществляется переключающим устройством в нейтрали обмотки ВН в пределах + 9×1,78% номинального напряжения. Для перемещения в пределах подстанции трансформатор по требованию заказчика может быть снабжен поворотными каретками с ребордой. Колея для продольного перемещения — 1 524 мм, для поперечного — 2 000 мм. Система охлаждения трансформатора имеет четыре радиатора.

Дата добавления: 29 нояб. 2013
