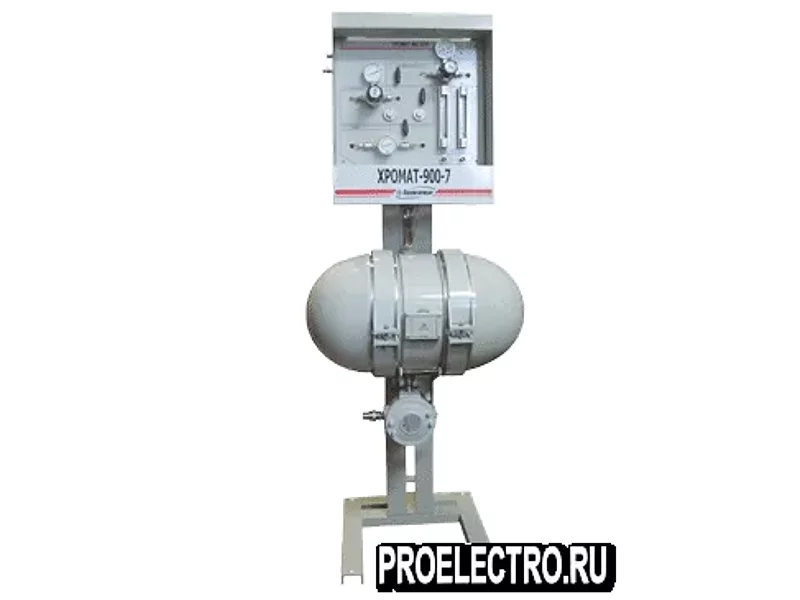

Промышленный хроматограф газовый ХРОМАТ-900-7

Промышленный хроматограф газовый ХРОМАТ-900-7.
Предназначены для непрерывного автоматического измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С1 - С5 и С6+высшие, содержащихся в газе горючем природном в соответствии с ГОСТ 31371.7-2008 “Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности методики выполнения измерения молярной доли компонента”.

Область применения: подразделения ОАО “Газпром” (газотранспортные, газовые магистрали, газодобывающие, газораспределительные, газопотребляющие и газоперерабатывающие организации), в том числе при коммерческих расчетах между хозяйствующими субъектами.

Тип хроматографа - стационарный
Режим работы - непрерывный
Режим измерения - циклический
Исполнение - взрывозащищенное, маркировка взрывозащиты “1Exd[ib]IICT4X”
По числу каналов формирование аналитической информации - одноканальный
Тип используемых детекторов: ДТП (детекторы по тепло-проводности), ЭХД электрохимический детектор)
Состав хроматографа: блок аналитический (БА), блок подготовки газов (БПГ), блок баллонный (ББ).

Основные технические характеристики

Программное обеспечение хроматографа позволяет на основе результатов измерения молярной доли компонентов, приведенный к стандартным условиях, выполнять расчет физико-химических показателей газа горючего природного - теплоты сгорания, плотности, относительной плотности и числа Воббе приведенных к стандартным условиям сгорания в соответствии с ГОСТ 31369-2008.

Достоинства
полное соответствие новым требованиям по определению компонентного состава природного газа (ГОСТ 31371 - 2008, ГОСТ 31369 - 2008);
минимальный расход анализируемого газа и газа-носителя;
взрывозащищенное исполнение по ГОСТ Р 51330.0-99, обеспечиваемое видом - взрывонепроницаемая оболочка, искробезопасная сеть;
наличие пульта контроля, обеспечивающего оперативный контроль функционирования и установку режимов работы непосредственно по месту монтажа хроматографа и имеющего взрывозащищенное исполнение с маркировкой взрывозащиты 1ExibIICT6, без применения ПЭВМ;
автоматическая градуировка хроматографа;
возможность работы в полевых условиях при установке в термостатированный шкаф (поставляется по отдельному заказу);
осуществление связи между хроматографом и ПЭВМ до 1000 метров, при соединении по интерфейсу RS485;
возможность сохранения в энергонезависимой памяти информации о результатах измерений и градуировок за последние 35 суток;
обработка измерительной и служебной информации, настройка и диагностика работы хроматографа осуществляется ПК;
аттестованное программное обеспечение.

Комплект поставки
Хроматограф в составе БА и БПГ, программное обеспечение для ПЭВМ, методика поверки, руководство по эксплуатации, руководство оператору, комплект монтажных частей и принадлежностей.

По отдельному заказу поставляется:
комплект поверочных газовых смесей;
баллоны с газом носителем, вспомогательным газом;
стойка баллонная;
пульт контроля ИБЯЛ.422411.005-01;
линия транспортирования пробы и устройства пробоподготовки;
ПЭВМ;
средства поверки (ГСО-ПГС);
термостатированный шкаф.
