АСОR-PQF – активные фильтры повышения качества электроэнергии промышленной сети

АСОR-PQF – активные фильтры повышения качества электроэнергии 3-х фазной промышленной сети. ACOR  корректируют коэффициент мощности контролируемой сети и осуществляя фильтрацию высших гармоник, предотвращают искажения формы напряжения, вызванные гармоническими составляющими тока, потребляемого нелинейной нагрузкой, обеспечивая чистую синусоиду.
Функциональные возможности ACOR- PQF:

Компенсация реактивной мощности нагрузки Фильтрация высших гармоник вызванных не линейной нагрузкой Компенсация колебаний и провалов напряжения Дружественный графический интерфейс для контроля, диагностики и наладки – наглядно представляет энергетические параметры сети и нагрузки Допускается параллельное включение нескольких установок ACOR Защиты: от короткого замыкания, аппаратная защита IGBT транзисторов Невозможно вызвать перегрузку агрегата, ACOR всегда работает в заданных пределах без отключения Связь с АСУ ТП по различным протоколам: MODBUS RТU, MODBUS TCP/IP

Основные характеристики:

Ряд номинальных токов, А 30, 75, 100, 150 Ряд номинальных напряжений, В 400, 690 Частота питающей сети, Гц 50/60 Исполнение IP22 Максимальная гармоника 20 ( 1 КГц ) Степень фильтрации гармоник >97% Пределы регулировки коэффициента мощности -0,6…1…+0,6

Применение ACOR-PQF

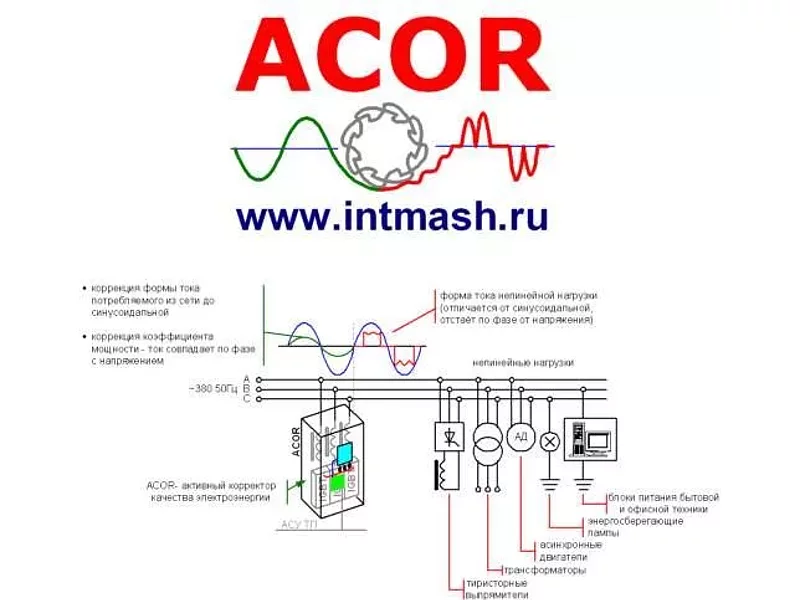

производства, учреждения и компьютерные центры  фильтрация гармоник нелинейных нагрузок: импульсных блоков питания офисной и вычислительной техники, энергосберегающих и люминесцентных ламп, двигателей кондиционеров, вентиляторов, лифтов, частотных преобразователей питание мощных нагрузок при недостаточной мощности сети  компенсация реактивной мощности и колебаний напряжения вызванных: пуском/работой/остановкой/ электродвигателей, трансформаторов, сварочных аппаратов, запитанных от сети находящейся на значительном расстоянии от питающей подстанции или проведённой проводами с недостаточным сечением снижение требований к питающей сети и установленной мощности трансформаторов выпрямителей  компенсация реактивной мощности и фильтрация гармоник понижающих и согласующих силовых трансформаторов: тиристорных возбудителей, зарядных устройств, приводов постоянного тока, выпрямителей гальванических и электролизных установок

Требуется проведения мероприятий для определения характеристик нагрузок: гармонического состава токов, потребляемой мощности, места их подключения в системе электропитания
