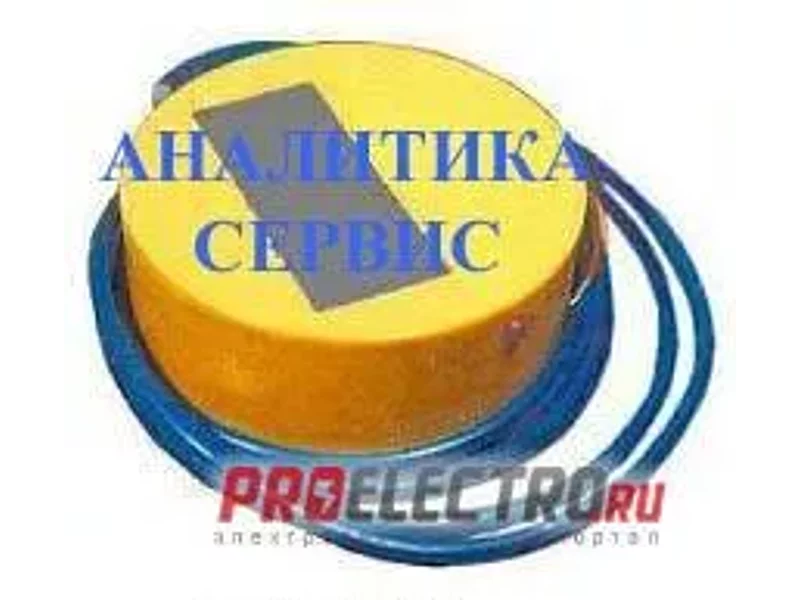

Датчик приближения TSE-03 P

Датчик приближения TSE-03 P
Датчик приближения емкостного типа TSE-03 P предназначен для использования в качестве чувствительного элемента в системах контроля уровня и подпора сыпучих сред. Датчик может также применяться в системах контроля положения подвижных частей механизмов. Датчик приближения TSE-03 P представляет собой электронное устройство, реагирующее на изменение электрической емкости собственных входных цепей. Изменение емкости входных цепей возникают при приближении к чувствительной поверхности датчика предметов, имеющих диэлектрическую проницаемость отличную от диэлектрической проницаемости воздуха. При приближении к чувствительной поверхности объекта контроля датчик индицирует состояние приближения светодиодом красного цвета. После приближения спустя время задержки датчик с нормально закрытым выходом выключает выходной ключ, а с нормально открытым выходом включает выходной ключ и индицирует состояние выходного ключа светодиодом зеленого цвета. Датчик подпора TSE-03 P представляет собой цилиндр, выполненный из материала, допускающего непосредственный контакт с пищевыми продуктами. Передняя поверхность датчика является чувствительной, на задней поверхности расположены светодиод индикации срабатывания (приближения объекта контроля), светодиод индикации срабатывания выходного ключа и герметичный вывод кабеля для подключения питания и исполнительного устройства. Датчик имеет переменный резистор регулировки чувствительности, защищенный от попадания влаги и пыли герметизирующей пастой.   Технические характеристики датчика приближения TSE-03P: Напряжение питания, постоянный ток, В 18…30 Предельно допустимые синусоидальные пульсации напряжения питания, %, не более 10 Потребляемый ток (без учета тока нагрузки), мА, не более 40 Тип выходного каскада открытый коллектор PNP типа,
нормально закрытого или нормально открытого типа Максимальный ток нагрузки, мА 100 Выходное сопротивление, Ом, не более 20 Зона срабатывания, мм 5…50 Диапазон частот срабатывания, Гц 0…10 Климатическое исполнение согласно ГОСТ15150 УХЛ3 Отклонение зоны срабатывания под влиянием температуры в диапазоне - 40 ° С…+ 50 ° С от исходного (%) не более 25 Условия эксплуатации: Температура окружающего воздуха - 40 ° С…+ 50 ° С Относительная влажность, % 95 при + 35 ° С Синусоидальные вибрации Ускорение, м/c, не более 9,8 Частота, Гц, не более 80 Степень защиты оболочки по ГОСТ 14254 IP67 Габаритные размеры Диаметр, мм 95 Высота, мм, не более 35 Масса, кг, не более 0,4 Комплектность поставки датчика уровня TSE-03 N:

Датчик приближения емкостной TSE-03 N 1 шт. Монтажная планка 1 шт. Кольцо уплотнительное 1 шт. Паспорт 1 шт.

  Устройство и работа датчика TSE-03 P Датчик представляет собой электронное устройство, установленное в пластмассовый цилиндрический корпус. Электронное устройство имеет светодиоды индикации, трехпроводный кабель питания и выходного сигнала и резистор регулировки зоны чувствительности. Корпус датчика имеет отверстие для наблюдения за светодиодами индикации приближения, отверстие для кабеля питания и отверстие для заводской регулировки зоны чувствительности. Внутренний объем корпуса с электронным устройством герметично залит компаундом, препятствующим попаданию влаги и пыли внутрь датчика. После заводской регулировки отверстие регулировки зоны чувствительности герметизируется пастой. Дополнительно корпус закрывается крышкой с шильдиком, на котором приведена схема включения датчика. Принцип действия датчика основан на изменении величины электрической емкости при изменении расстояния между обкладками конденсатора. Обкладками конденсатора служат чувствительная поверхность датчика и контролируемый объект. Для надежной работы датчика контролируемый объект должен иметь заземление или помещен в заземленный объем. При отсутствии связи объекта с заземлением зона срабатывания датчика может меняться на величину, зависящую от размера объекта контроля и наличия окружающих предметов. При приближении к чувствительной поверхности объекта контроля электронное устройство выдает высокий уровень напряжения относительно отрицательного провода питания датчика. Для индикации состояния приближения служит светодиод.   Рекомендуемый порядок установки датчика подпора TSE-03P Датчик монтируется на плоскую поверхность с помощью монтажной скобы. На поверхности вырезается отверстие диаметром 84…86 мм, датчик заглубляется чувствительной поверхностью в отверстие и прижимается монтажной скобой к поверхности. При необходимости на датчик надевается резиновое уплотнительное кольцо. Монтажная скоба закрепляется винтами через крепежные отверстия по краям скобы. Расстояние между крепежными отверстиями – 135…145 мм.  Образец маркировки при заказе датчика TSE-03-P:   TSE-03-P- НР или НЗ - 0..16 P – тип выхода: открытый коллектор PNP типа, постоянный ток, трехпроводный,
нагрузка подключается между выходом и минусом питания, максимальный ток
нагрузки 100 мА;
НР/НЗ – нормально разомкнутый или нормально замкнутый;
0..16 – время задержки, секунд (Внимание! Программируется при изготовлении. В
дальнейшем пользователем не изменяется).
