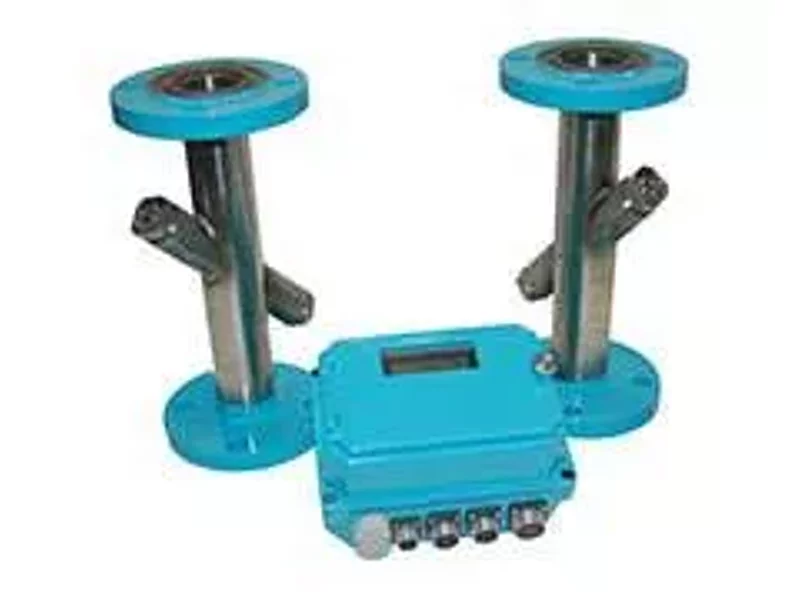

Расходомер-счетчик ультразвуковой UFM 005-2

Применение
Счетчик предназначен для измерения текущего расхода и суммарного объема холодной и горячей воды, других жидкостей, включая пожароопасные нефтепродукты и агрессивные, по одному или двум каналам, для технологических нужд и при ведении коммерческого учета, а также для учета времени работы счетчика, является программируемым средством измерения.

Описание
Счетчик выпускается в двух исполнениях — обычное и взрывозащищенное «В».

В состав счетчика входят:

два (или один) первичных преобразователя расхода ПП (ПП14, ПП15, ПП10U, ПП18М)* или две пары монтируемых на поверхности трубопровода пьезопреобразователей; ультразвуковой вычислитель УВ-6; блок искрозащиты БИ (для исполнения «В»); шнур сетевой ШС; кабель ВСКМ (для исполнения «В» — кабель ВСКМИ).

За отдельную плату предлагается пульт сбора информации.

Выходные сигналы счетчика:

частотный по ГОСТ 26.010-80 (изменение частоты следования импульсов от 0 до 1000 Гц пропорционально расходу измеряемой среды, со скважностью 2 (типа «меандр»), амплитудой выходных импульсов не менее 4,2 В на нагрузке 10 кОм) по каждому каналу; унифицированный токовый 0-5 мА по ГОСТ 26.011-80 (сопротивление нагрузки до 1 кОм) по каждому каналу; унифицированный токовый 4-20 мА по ГОСТ 26.011-80 (сопротивление нагрузки до 250 Ом) по каждому каналу; цифровой на основе RS-485; цифровой на основе RS-232 (для вывода на принтер); показания 2-строчного ЖК-индикатора.

Индицируемые параметры на ЖКИ:

объем жидкости нарастающим итогом, м3; текущий расход жидкости, м3/ч; календарные данные и время работы счетчика; разность объемов по двум каналам, м3; разность расходов по двум каналам, м3.

Параметры измеряемой среды:

температура 5...150°С; давление:
0,1...1,6 МПа; 0,1...2,5 МПа (для счетчиков с преобразователями ПП10U и монтируемыми пьезопреобразователями).
агрессивность среды ограничена применением нержавеющей стали ПП и уплотнительных элементов, заказ предварительно согласовывается с производителем.

Параметры внешних факторов
Счетчик устойчив к воздействию:

температуры окружающего воздуха 0...50°С; атмосферного давления 630...800 мм рт. ст.; внешнего магнитного поля напряженностью 400 А/м, образованного переменным током частотой 50 Гц; синусоидальной вибрации частотой 5...35 Гц и амплитудой смещения не более 0,35 мм.

Степень защиты от воздействия пыли и воды по ГОСТ 14254-96:

вычислителя — IP44; преобразователей ПП — IP54 (преобразователь ПП10U — IP64); барьер искрозащиты — IP30; блок искрозащиты в литом корпусе — IP54.

Обеспечение взрывозащищенности счетчиков Обеспечение взрывозащищенности счетчика исполнения «В» достигается ограничением токов и напряжений в электрических цепях преобразователей до искробезопасных значений путем использования в комплекте с ними барьеров искрозащиты «Бастион-3», установленных в блоке искрозащиты БИ. Вид взрывозащиты — «Искробезопасная электрическая цепь».
Уровень взрывозащиты — «взрывобезопасный», для категории и группы взрывоопасных смесей IIBT5 по ГОСТ Р 51330.11-99.
Маркировка взрывозащиты преобразователей IExibIIBT5 по ГОСТ 12.2.020-76 в комплекте с барьерами искрозащиты «Бастион-3».

Параметры искробезопасных входов:

Uхх = 12 B; Iкз = 260 мА.

Поверка
Поверка производится имитационным или проливным методом согласно методике, утвержденной Госстандартом РФ.
Межповерочный интервал — 4 года.

Надежность
Полный средний срок службы расходомера-счетчика — не менее 12 лет.
Средняя наработка на отказ расходомера-счетчика — не менее 100000 ч.
