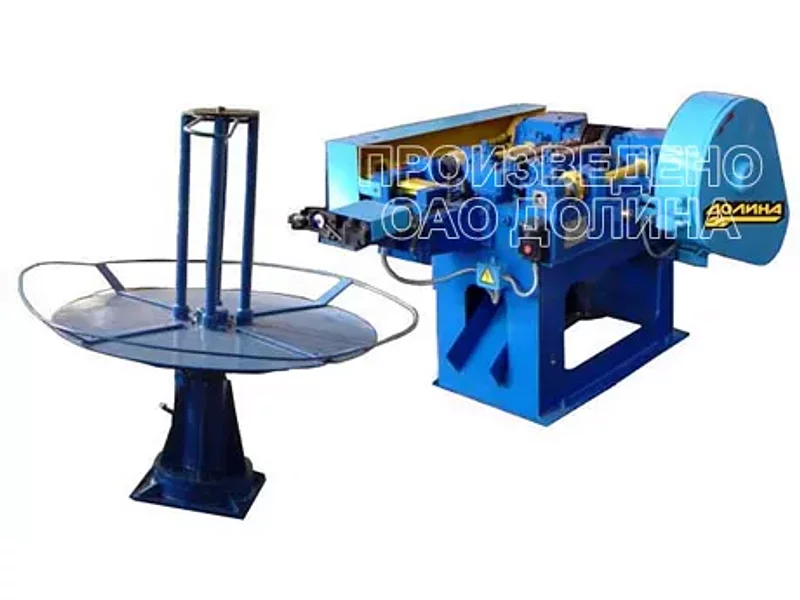

Автомат проволочно гвоздильный АГ4116

    Автомат проволочно гвоздильный модели АГ4116 предназначен для изготовления гвоздей по ГОСТ4028-63 и ГОСТ 4034-63 с конической головкой из светлой низкоуглеродистой стальной проволоки по ГОСТ3282-74.

 Технические характеристики автомата проволочно гвоздильного АГ4116 здесь

Общий принцип работы автомата гвоздильного АГ4116.

От электродвигателя 1 (см.рис.) через клиноременную передачу 2 (обозначение ремня приведено в приложении А), вращательное движение передается на коленчатый вал 3, с которого посредством шатуна 4 передается возвратно-поступательное движение на ползун 5, на котором находится высадочный пуансон 6. На коленчатом валу насажены две конические шестерни, с которых движение передается на боковые валы 7 и с помощью эксцентриков на обрубные ножи 8.
С помощью планшайбы, насаженной на коленчатый вал 3, движение передается на механизм подачи 9, с помощью которого осуществляется подача проволоки в механизм зажима 10. Проволока в механизм зажима подается механизмом подачи через рихтовочные ролики устройства правильного 11.
Проволока через рихтовочный механизм подается механизмом подачи в механизм зажима, где происходит зажим проволоки с помощью подвижной и неподвижной матриц, после чего происходит отрезка изделия, сброс готового изделия осуществляется сбрасывателем 12, затем обрубной нож расходится и происходит высадка головки гвоздя. Цикл повторяется.
