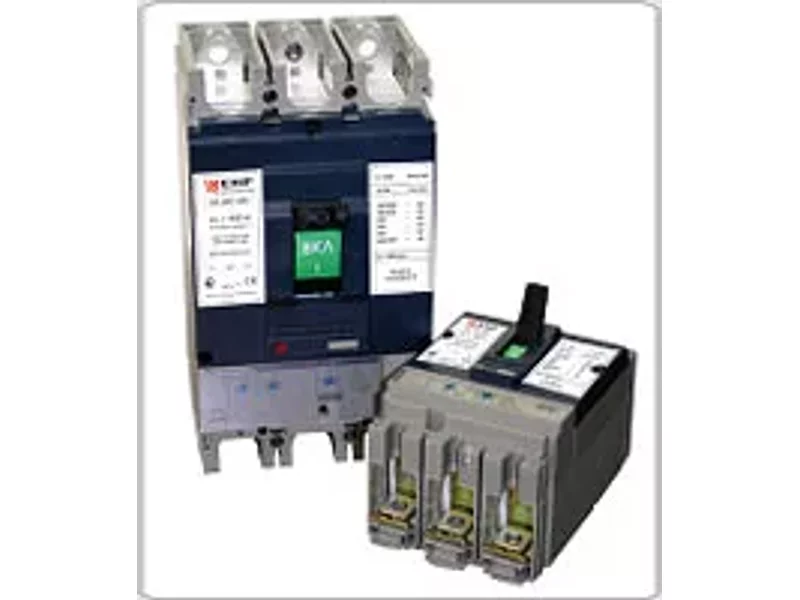

Автоматические выключатели ВА-99С торговой марки EKF предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий в различных электроустановках с номинальным рабочим напряжением 690В переменного тока частотой 50 Гц с токами от 12,5 до 630 А.
Выключатели автоматические серии ВА99С соответствуют ГОСТ Р 50030.2-99 (МЭК 60947-98).
Основные преимущества автоматических выключателей серии ВА-99С
-
Регулируемые уставки по току срабатывания при коротком замыкании и при перегрузках.
Корпус выполнен из термостойкой АВС пластмассы.
Упрощенная конструкция, уменьшенные габаритные размеры и вес.
Гарантийные обязательства составляют 5 лет.
- Корпус из термостойкой АВС- пластмассы, не поддерживающей горение
Присоединительные зажимы
Рукоятка управления
Кнопка “ТЕСТ”
Регулировочные винты
Микропроцессорный рацепитель
Выключатели ВА-99С на токи до 400 А оснащаются термомагнитными pасцепителями ТМ, а на токи свыше 400А электронными pасцепителями STR2 SE, обеспечивающими защиту от перегрузки и коротких замыканий.
Микропроцессорный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. В зависимости от количества полюсов расцепитель включает в себя три или четыре трансформатора тока, микропроцессорный модуль и отключающую катушку, которая воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса выключателя, питают расцепитель и вырабатывают сигналы, необходимые для выполнения функции защиты.
При появлении сверхтока выключатель отключается под воздействием отключающей катушки и включает контакты сигнализации срабатывания расцепителя. Индикация восстановления использует механическую систему и приводится в исходное состояние рукояткой выключателя. Действие механизма отключения может быть проверено подачей постоянного напряжения 12 В на гнезда «ТЕСТ». Функции защиты выбираются и регулируются непосредственно на передней панели установкой переключателей согласно приведенным мнемосхемам.
