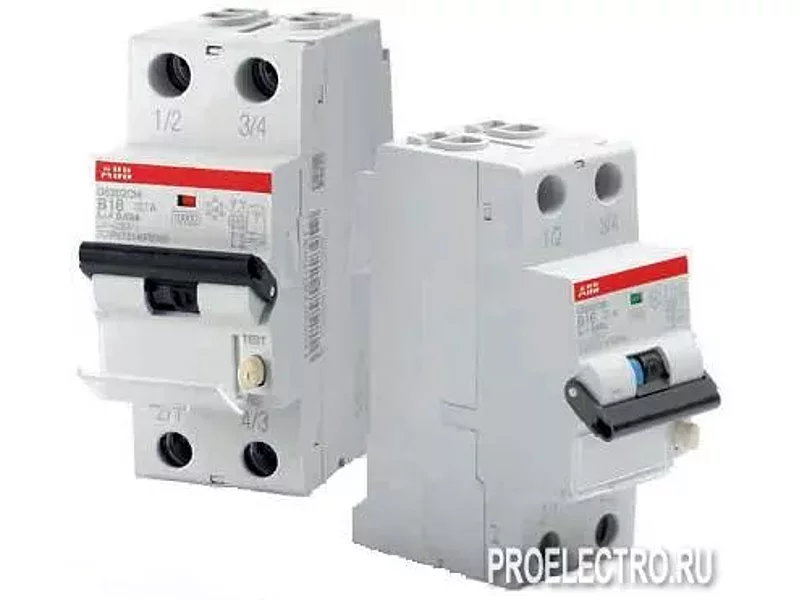

Автоматический выключатель дифф.тока АВДТ DS201 K16 тип A 10мА | 2CSR255140R0167

Автоматические выключатели дифференциального тока (АВДТ) - DS201 1P+N | ABB, Швейцария |
Использование серии DS201 позволяет заменить устройства АВДТ 1P+N и объединить в одном устройстве защиту от сверхтока и тока замыкания на землю (фунция Устройства защитного отключения УЗО). Устройства данной серии выпускаются в трех исполнениях:
- DS201 L (с отключающей способностью 4,5 кА),
- DS201 (с отключающей способностью 6 кА),
- DS201 M (с отключающей способностью 10 кА).
Автоматические выключатели дифференциального тока (АВДТ) ABB серии DS201 имеет ширину 2 модуля и выпускаются с двумя различными характеристиками (B и C), с номинальным током до 40А, и которые отвечают всем требованиям защиты однофазных цепей. В версии DS201 (6 кА) также имеется характеристика K.
Номинальная чувствительность зависит от версии:
10, 30, 100, 300 и 1000 мА.
Серия DS201 автоматических выключателей дифференциального тока (АВДТ) компании ABB также включает вариант APR с более надежной защитой от нежелательного срабатывания вследствие перенапряжений, вызываемых, например, ударами молний, работой в распределенных сетях, помехами и т.д.
Индикация положения внутреннего контакта позволяет получать точную информацию о состоянии автоматического выключателя. Зеленый цвет: контакты разомкнуты; красный цвет: контакты замкнуты, независимо от положения наружного рычага. Замыкание на землю немедленно обозначается синим цветом индикатора, это указывает на срабатывание по дифференциальному току. Это предотвращает любую неправильную интерпретацию состояния устройства и системы.
Технические характеристики 1P+N DS201 АВДТ:
Тип : АС, А, APR
Количество полюсов: 1P+N
Номинальное напряжение, Un: 230 В
Диапазон рабочего напряжения для кнопки контроля: 110...253 В
Номинальная частота: 50 Гц
Номинальная отключающая способность по дифференциальному току:
4,5 кА (DS201 L),
6 кА (DS201 и DS201 M)
Номинальная отключающая способность в соответствии с IEC/EN 60947-2 при 230 В пер. тока - предельное значение Icu:
6 кА (DS201 L),
10 кА (DS201 и DS201 M)
Номинальная отключающая способность в соответствии с IEC/EN 60947-2 при 230 В переменного тока - рабочее значение Icu:
4,5 кА (DS201 L),
6 кА (DS201),
7,5 кА (DS201 M)
Характеристика срабатывания: B, C, К
Максимальное допустимое импульсное напряжение, Uimp (1,2/50): 4 кВ
Напряжение испытания изоляции при указанной частоте в течение 1 минуты: 2,5 кВ
Выдерживаемый импульсный ток (волна 8/20): 250 А (исполнения APR – 3000 А)
Верхние/нижние клеммы: отказоустойчивые двойные цилиндрические клеммы
Размер верхних/нижних клемм для кабеля: 25/25 мм2
Размер верхних/нижних клемм для шины: 10/10 мм2
Механическая индикация:
- Индикатор дифференциального срабатывания (синий)
- Индикатор положения контакта (зеленый/красный)
Электрическая износостойкость 10000
Механическая износостойкость 20000
Степень защиты:
- IP4X (корпус)
- IP2X (клеммы)
Температура окружающей среды: -25...+55 C
Температура хранения: -40...+70 C
