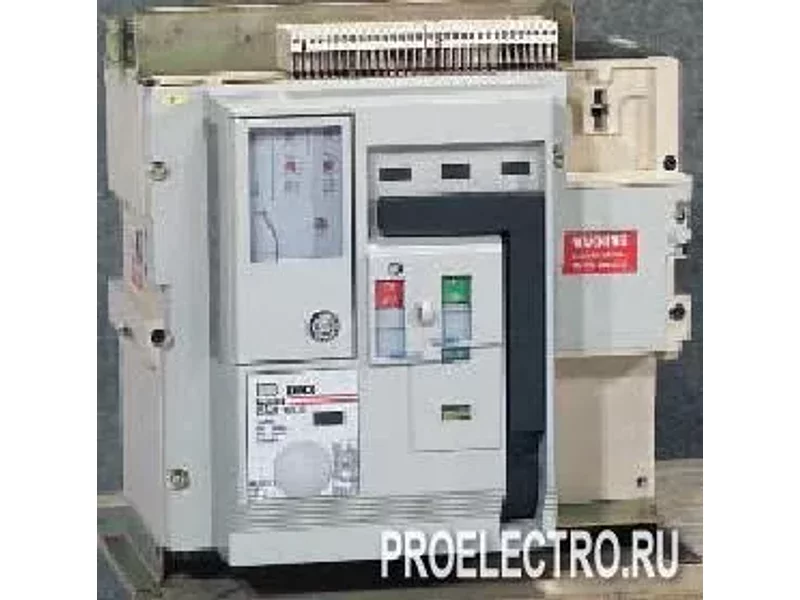

Автоматический выключатель DMX 2500 3P 2500A 50kA выкатн.исполнение | арт. 26805

силовые автоматические выключатели DMX на токи до 4000А | Legrand, Франция |
Автоматические выключатели Legrand предназначен для защиты электроустановок до 4000А. Предельная отключающая способность Icu может составлять 50, 100 кА.
Автоматические выключатели DMX выпускаются в фиксированном и выкатном исполнении, в 3-х и 4-х полюсных версиях.
Габаритные размеры данных автоматических выключателей Легран позволяют эффективнее использовать внутреннее пространство электрощита. Одинаковая глубина автоматов облегчает присоединение шин.
Автоматы Legrand DMX оснащаются электронным расцепителем, который может быть с обычным или сенсорным дисплеем. Но все они снабжены автономным источником питания, что позволяет контролировать параметры даже при отключении от сети.
Электронный расцепитель в силовых автоматах DMX позволяет осуществлять точную настройку параметров защиты.
Автоматы серии DMX гарантируют полную селективность с нижестоящими автоматическими выключателями.
Силовые автоматические выключатели оснащаются:
- расцепителем (электронным устройством защиты MP17),
- клеммами для подключения сзади,
- дополнительными контактами (5 Н.З. + 3 Н.О.).
Технические характеристики:
тип выключателя: DMX, DMX-L
Количество полюсов: 3P, 4P
Номинальный ток, А: 1250, 1600, 2000, 2500, 3200, 4000
Номинальное напряжение изоляции: 1000В переменного тока
Номинальное импульсное напряжение, Uimp: 8кВ
Номинальное рабочее напряжение, Ue: 690В
Номинальная частота: 50/60 Гц
Предельный полный ток отключения, Icu (кA):
- при 230В переменногоо тока, DMX/DMX-L: 50/100
- при 415В переменного тока, DMX/DMX-L: 50/100
Номинальный ток отключения Ics:
- DMX - 100% Icu
- DMX-L - 80% Icu
Допустимый (ударный) ток включения на К3 при 415В переменного тока Icm:
- DMX - 143кА
- DMX-L - 176кА
на К3 Icm (кА)
Допустимый сквозной ток K3 Icw (t=1с): 50кА, 80кА
Категория применения: B
Возможность секционирования: есть
Тип электронного расцепителя:
- MP17 в комплекте
- MP18 и MP20 по заказу
Механическая износостойкость: 20000 циклов
электрическая износостойкость: 5000 (для DMX до 2500А), 3000
