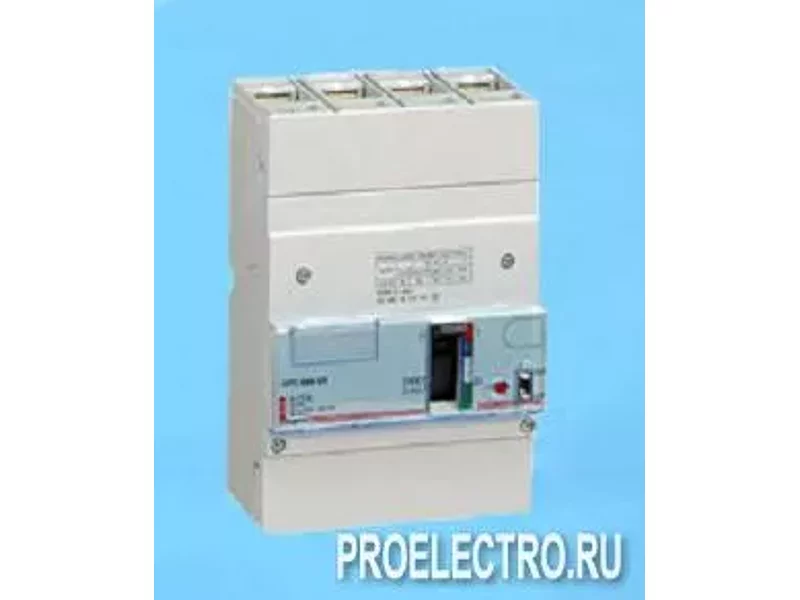

Автоматический выключатель DPX 250 ER 4 полюса 25A 36kA | арт. 25231 | Legrand

Автоматические выключатели серии DPX250ER/DPX-H250ER с магнито-термическим расцепителем | Legrand, Франция |
Автоматические выключатели серии DPX 250 ER и DPX - H 250 ER предназначены для включения, проведения и отключения токов при нормальных условиях цепи, включения и проведения токов в течение определенного промежутка времени и прерываниях их при определенных аномальных условиях цепи, например при коротких замыканиях.
В конструкцию данных автоматических выключателей Legrand входят электромагнитный и тепловой расцепители (по одному на каждый полюс) (термомагнитный расцепитель), обеспечивающие защиту от токов перегрузки и короткого замыкания соответственно.
Технические характеристики:
Количество полюсов: 3P, 3P+N/2, 4P
Максимальное номинальное напряжение:
- 500В переменного тока
- 250В постояного тока
Номинальное напряжение изоляции Ui: 500В переменного тока
Номинальная частота: 50/60 Гц
Номинальный длительный ток Iu, А: 160
Номинальный ток, А: 25, 40, 63, 100, 160, 250
Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 6
Категория применения: A
Диапазон регулирования уставки теплового расцепителя: 0,64...1 In
Диапазон регулирования уставки электромагнитного расцепителя: нерегулируемый. Ток отсечки = 10 In (в аппаратах на 25А – 16 In)
Наибольшая отключающая способность, кА: 25, 36, 50
Наибольшая отключающая способность при 230В перем. тока Icu, кА: 40, 50, 65
Механическая износостойкость: 20000 циклов
Электрическая износостойкость: 8000 циклов
Рабочая температура, C: -5...70
Монтаж:
Присоединение проводников: плоские выводы для присоединения медных шин с максимальной шириной 22мм
Номинальное сечение зажима:
- минимальное: 6мм2
- максимальное: жесткий проводник – 125мм2/гибкий проводник – 150мм2/шина шириной 22мм
Рабочее положение:
- на вертикальной плоскости, вертикальное
- на вертикальной плоскости, горизонтальное
- на горизонтальной плоскости
