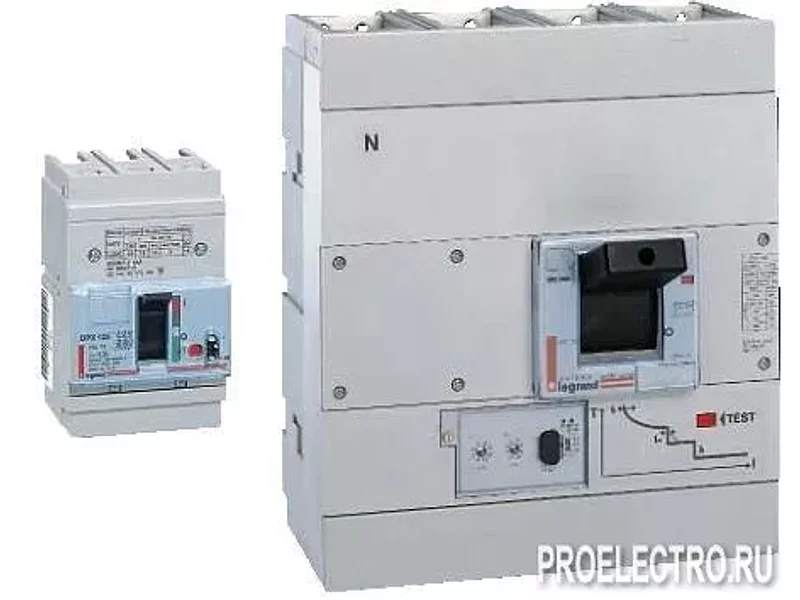

Автоматический выключатель DPX 3П+Н/2 100A 25kA | арт. 25042 | Legrand

Автоматические выключатели серии DPX-E 125/DPX 125 (25кА), DPX 125 (36кА) | Legrand, Франция |
Автоматические выключатели серии DPX-E 125/DPX 125 (25кА), DPX 125 (36кА) предназначены для включения, проведения и отключения токов при нормальных условиях цепи, включения и проведения токов в течение определенного промежутка времени и прерываниях их при определенных аномальных условиях цепи, например при коротких замыканиях.
В конструкцию данных автоматических выключателей Legrand входят электромагнитный и тепловой расцепители (по одному на каждый полюс) (термомагнитный расцепитель), обеспечивающие защиту от токов перегрузки и короткого замыкания соответственно.
Технические характеристики:
Количество полюсов: 1P, 3P, 3P+N/2, 4P
Максимальное номинальное напряжение:
- 500В переменного тока,
- 250В постояного тока (Однополюсный: 230В переменного тока, нерегулируемый электромагнитный расцепитель)
Номинальное напряжение изоляции Ui: 500В переменного тока (Однополюсный: 290В переменного тока)
Номинальная частота: 50/60 Гц
Номинальный ток (40C), А: 16, 20, 25, 32, 40, 50, 63, 80, 100, 125
Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 6
Категория применения: A
Регулировка теплового расцепителя: 0,7 - 1 In
Наибольшая отключающая способность при 230В перем. тока Icu, кА: 16, 22, 35, 40
Механическая износостойкость: 25000 циклов
Электрическая износостойкость: 8000 циклов (однополюсный - 6000 циклов)
Контрольная температура окружающего воздуха: 40C
Монтаж:
Присоединение проводников: аппарат поставляется с зажимами для присоединения медных или алюминиевых проводников
Головка винта: с 6-гранным углублением под ключ 4мм
Номинальное сечение зажима:
- минимальное: 1,5 мм2
- максимальное: жесткий проводник – 70мм2/гибкий проводник – 50мм2/шина шириной 12мм
Рабочее положение:
- на вертикальной плоскости, вертикальное
- на вертикальной плоскости, горизонтальное
- на горизонтальной плоскости
