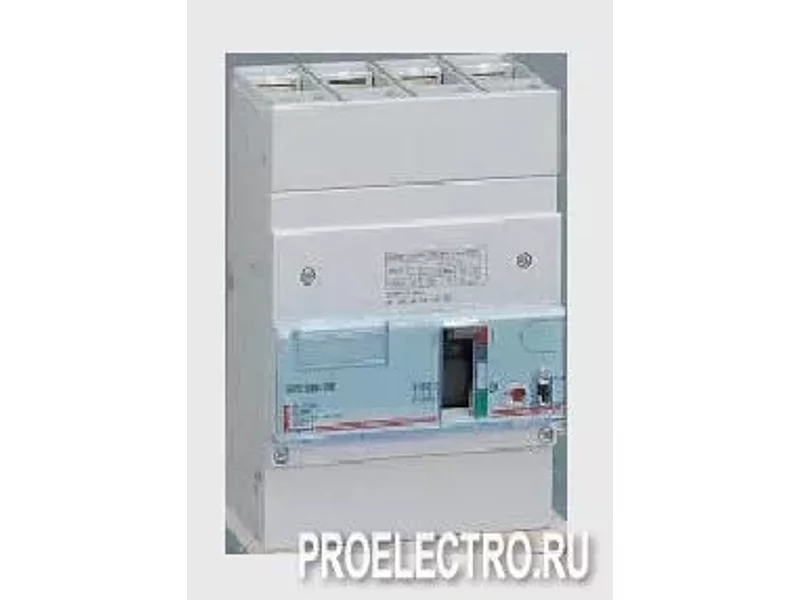

Автоматический выключатель DPX-H 3 полюса 100A 50kA | арт. 25164 | Legrand

Автоматические выключатели серии DPX 160 с термомагнитным расцепителем | Legrand, Франция |
Автоматические выключатели DPX в литых корпусах позволяют оптимальным образом удовлетворить требованиям, предъявляемым к защите электроустановок помещений офисно-административного и промышленного назначения.
В конструкцию данных автоматических выключателей Legrand входят электромагнитный и тепловой расцепители (по одному на каждый полюс) (термомагнитный расцепитель), обеспечивающие защиту от токов перегрузки и короткого замыкания соответственно.
Технические характеристики:
Количество полюсов: 3P, 3P+N/2, 4P
Максимальное номинальное напряжение: 500В переменного тока
Номинальное напряжение изоляции Ui: 500В переменного тока
Номинальная частота: 50/60 Гц
Номинальный длительный ток Iu, А: 160
Номинальный ток, А: 25, 40, 63, 100, 160
Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 6
Категория применения: A
Тип расцепителя: термомагнитный
Диапазон регулирования уставки теплового расцепителя: 0,64...1 In
Диапазон регулирования уставки электромагнитного расцепителя: 10 In (нерегулируемый)
Наибольшая отключающая способность при 230В перем. тока Icu, кА: 40, 50, 65
Механическая износостойкость: 20000 циклов
Электрическая износостойкость: 8000 циклов
Рабочая температура, C: -25...70
Монтаж:
Плоские выводы для присоединения медных шин:
- максимальная ширина 18мм
Варианты монтажа:
- на DIN-рейку
- на монтажную панель:
вертикально
горизонтально
