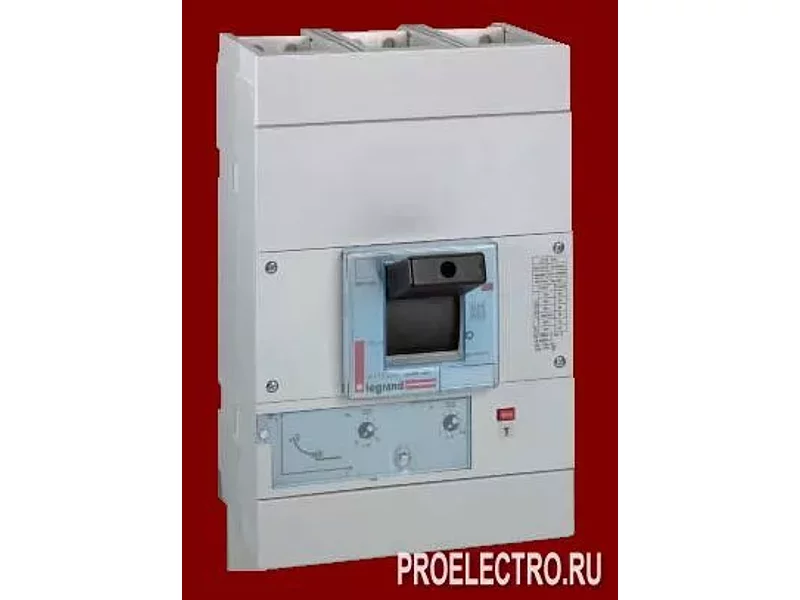

Автоматический выключатель DPX-H 3P 500A 70kA магнитный расцепитель | арт. 25814

Автоматические выключатели серии DPX1250 с термомагнитным расцепителем | Legrand, Франция |
Автоматические выключатели серии DPX 1250/H/L с термомагнитным расцепителем в литых корпусах позволяют оптимальным образом удовлетворить требованиям, предъявляемым к защите электроустановок помещений офисно-административного и промышленного назначения.
В конструкцию данных автоматических выключателей Legrand входят электромагнитный и тепловой расцепители (по одному на каждый полюс) (термомагнитный расцепитель), обеспечивающие защиту от токов перегрузки и короткого замыкания соответственно.
Технические характеристики:
Количество полюсов: 3P, 4P
Номинальный длительный ток Iu, А: 500-1250
Номинальный ток, А: 500, 630, 800, 1000, 1250
Номинальное напряжение изоляции Ui: 690В переменного тока
Номинальная частота: 50/60 Гц
Максимальное номинальное напряжение:
- 690В переменного тока
- 250В постояного тока
Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 8
Наибольшая отключающая способность, кА: 50, 70, 100
Наибольшая отключающая способность при 400В перем. тока Icu, кА: 50, 70, 100
Категория применения: A
Тип расцепителя: термомагнитный
Диапазон регулирования уставки теплового расцепителя: 0,8...1 In
Диапазон регулирования уставки электромагнитного расцепителя: 5...10 In
Механическая износостойкость: 10000 циклов
Электрическая износостойкость: 4000 циклов
Рабочая температура, C: -25...+70
Варианты монтажа:
На монтажную панель:
- вертикально
- горизонтально
- в качестве устройства для ввода резервного электропитания
