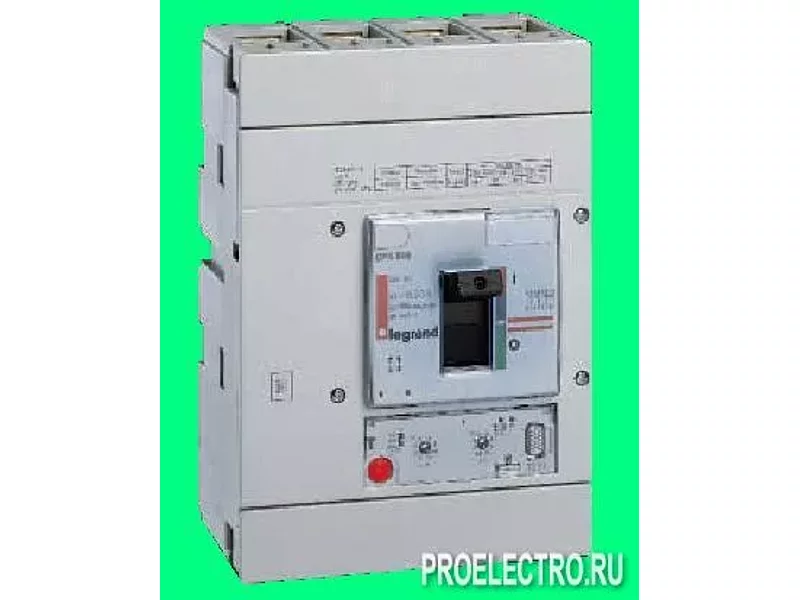

Автоматический выключатель DPX-L630 4P 400А 100кА эл.расцепитель S1 | арт. 25622
В наличии
Цена от
84,078 ₽/ шт
Цена актуальна на 30.06.2011
Добавлен:
Поставщик
Москва · сборка электрощитов, электрощитовое оборудование
20,328 товаровОтвет ~2 чБыл в сети 12.02.2015
Автоматические выключатели серии DPX630 с электронным расцепителем | Legrand, Франция |
Автоматические выключатели серии DPX 630/H/L в литых корпусах с электронным расцепителем позволяют оптимальным образом удовлетворить требованиям, предъявляемым к защите электроустановок помещений офисно-административного и промышленного назначения.
В конструкцию данных автоматических выключателей Legrand входят катушки Роговского (по одной на каждый полюс), которые связаны с электронным расцепителем. Электронный расцепитель контролирует токи и управляет механизмом отключения выключателя. При выходе параметров тока за допустимые границы, установленные расцепителем, выключатель срабатывает и размыкает цепь.
Технические характеристики:
Количество полюсов: 3P, 4P
Номинальный длительный ток Iu, А: 630
Номинальный ток, А: 160, 250, 400, 630
Кратковременный допустимый ток Icw (для 0,05 и 0,3 с), кA: 5 (только DPX 630 и 400 A элек.)
Номинальное напряжение изоляции Ui: 690В переменного тока
Номинальная частота: 50/60 Гц
Максимальное номинальное напряжение: 690В переменного тока
Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 8
Наибольшая отключающая способность, кА: 36, 70, 100
Наибольшая отключающая способность при 400В перем. тока Icu, кА: 36, 70, 100
Категория применения: A (160-400А), В (630А)
Тип расцепителя: электронный
Электронный расцепитель S1: да
Электронный расцепитель S2: да
Электронный расцепитель Sg: да
Диапазон регулирования уставки теплового расцепителя: (0,4, 0,5, 0,6, 0,7, 0,8, 0,9, 0,95, 1) x In
Диапазон регулирования уставки электромагнитного расцепителя: (1,5, 2, 3, 4, 5, 6, 8, 10) x Ir
Диапазон регулирования уставки режима нейтрали: (0, 0,5, 1) x In
Механическая износостойкость: 15000 циклов
Электрическая износостойкость: 5000 циклов
Рабочая температура, C: -25...+70
Варианты монтажа:
На монтажную панель:
- вертикально
- горизонтально
- в качестве устройства для ввода резервного электропитания
Автоматические выключатели серии DPX 630/H/L в литых корпусах с электронным расцепителем позволяют оптимальным образом удовлетворить требованиям, предъявляемым к защите электроустановок помещений офисно-административного и промышленного назначения.
В конструкцию данных автоматических выключателей Legrand входят катушки Роговского (по одной на каждый полюс), которые связаны с электронным расцепителем. Электронный расцепитель контролирует токи и управляет механизмом отключения выключателя. При выходе параметров тока за допустимые границы, установленные расцепителем, выключатель срабатывает и размыкает цепь.
Технические характеристики:
Количество полюсов: 3P, 4P
Номинальный длительный ток Iu, А: 630
Номинальный ток, А: 160, 250, 400, 630
Кратковременный допустимый ток Icw (для 0,05 и 0,3 с), кA: 5 (только DPX 630 и 400 A элек.)
Номинальное напряжение изоляции Ui: 690В переменного тока
Номинальная частота: 50/60 Гц
Максимальное номинальное напряжение: 690В переменного тока
Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 8
Наибольшая отключающая способность, кА: 36, 70, 100
Наибольшая отключающая способность при 400В перем. тока Icu, кА: 36, 70, 100
Категория применения: A (160-400А), В (630А)
Тип расцепителя: электронный
Электронный расцепитель S1: да
Электронный расцепитель S2: да
Электронный расцепитель Sg: да
Диапазон регулирования уставки теплового расцепителя: (0,4, 0,5, 0,6, 0,7, 0,8, 0,9, 0,95, 1) x In
Диапазон регулирования уставки электромагнитного расцепителя: (1,5, 2, 3, 4, 5, 6, 8, 10) x Ir
Диапазон регулирования уставки режима нейтрали: (0, 0,5, 1) x In
Механическая износостойкость: 15000 циклов
Электрическая износостойкость: 5000 циклов
Рабочая температура, C: -25...+70
Варианты монтажа:
На монтажную панель:
- вертикально
- горизонтально
- в качестве устройства для ввода резервного электропитания
