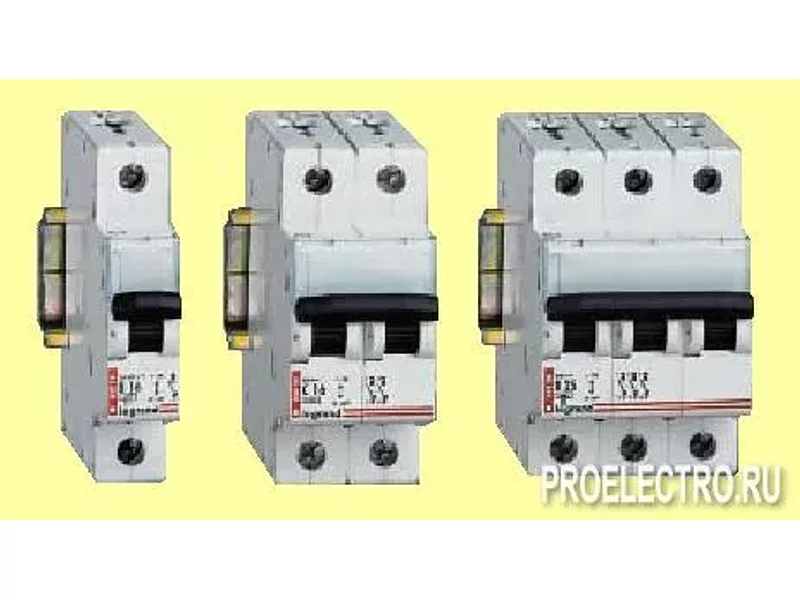

Автоматический выключатель DX 2P характеристика C 16A 6kA | арт. 3433 | Legrand
В наличии
Цена от
571 ₽/ шт
Цена актуальна на 01.07.2011
Добавлен:
Поставщик
Москва · сборка электрощитов, электрощитовое оборудование
20,328 товаровОтвет ~2 чБыл в сети 12.02.2015
Автоматические выключатели серии DX стандарт (DX-E) на токи от 6А до 63 | Legrand, Франция |
Модульный автоматический выключатель DX с термомагнитным расцепителем предназначен для включения, проведения токов в течение установленного времени и для отключения сверхтоков.
Основное назначение автоматов серии DX стандарт (DX-E) - защита электрических цепей в электроустановках зданий и в других низковольтных электроустановках от перегрузок и коротких замыканий.
Технические характеристики:
Количество полюсов: 1P, 1P+N, 2P, 3P, 4P
Номинальный ток, А: 6, 10, 13, 16, 20, 25, 32, 40, 50, 63
Характеристики магнитного расцепителя:
- B (от 3 до 5 In включительно)
- C (от 5 до 10 In включительно)
Номинальное напряжение: 230В/400В
Максимальное напряжение: 240В/415В переменного тока
Номинальная частота: 50/60 Гц
Отключающая способность на один полюс (на одну фазу): 3кА для сети 400В переменного тока по EN 60947-2
Степень загрязнения (условия окружающей среды): 2 по EN 60898-1
Номинальное напряжение изоляции: Ui = 500В переменного тока по EN 60898
Класс токоограничения: Класс 3 для аппаратов с номинальным током до 40А по EN 60898
Диэлектрическая прочность: 2500В
Импульсное выдерживаемое напряжение: Uimp = 4кВ
Температура окружающего воздуха при эксплуатации: от -25С до 70С
Работа в цепи постоянного тока:
макс. 80В постоянного тока на полюс:
- Icu = 4кA в цепи 80В постоянного тока в соответствии c EN 60947-2
- Icu = 6кA в цепи 48В постоянного тока в соответствии c EN 60947-2
- Изменение номинального тока термомагнитного расцепителя. При защите цепи постоянного тока номинальный ток термомагнитного расцепителя должен быть больше на 40%
Режим нейтрали: IT, TT, TN
Механическая и электрическая износостойкость:
- 20000 циклов без нагрузки
- 10000 циклов под нагрузкой (при In x Cos φ = 0,9)
- 2000 циклов при In в цепи постоянного тока
Степень защиты:
- Степень защиты зажимов: IP20
- Степень защиты лицевой панели: IP40
- Степень защиты от механических ударов: IK04
