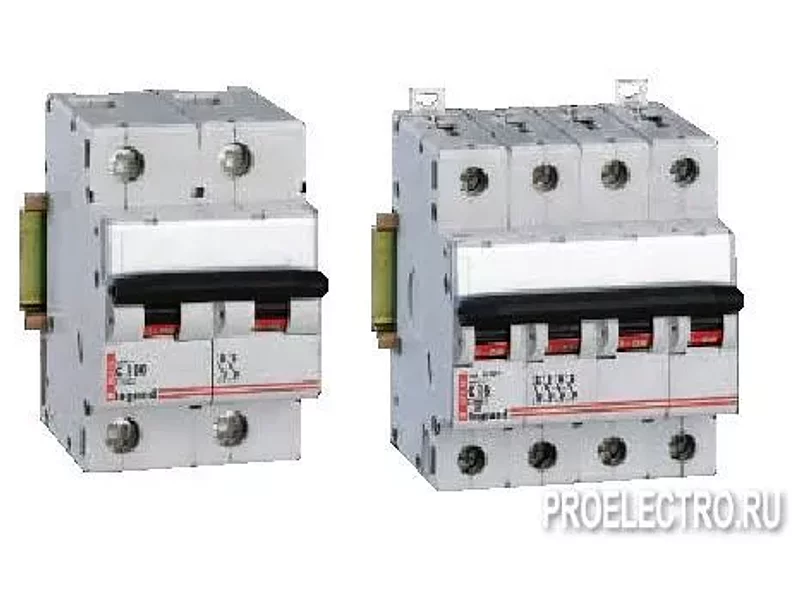

Автоматический выключатель DX-h 2 полюса характеристика B 63A 15kA | арт. 6766

Автоматические выключатели DX-h высокой отключающей способности до 25кА и на токи до 125А | Legrand, Франция |
Модульный автоматический выключатель DX с термомагнитным расцепителем предназначен для включения, проведения токов в течение установленного времени и для отключения сверхтоков.
Основное назначение автоматов серии DX - защита электрических цепей в электроустановках зданий и в других низковольтных электроустановках от перегрузок и коротких замыканий.
Технические характеристики:
Количество полюсов: 1P, 2P, 3P, 4P
Номинальный ток, А: 1, 2, 3, 6, 10,, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125
Характеристики магнитного расцепителя:
- B (от 3 до 5 In включительно)
- C (от 5 до 10 In включительно)
Максимальное напряжение: 240В/415В переменного тока
Максимальное напряжение DC: 80 В~ на полюс
Номинальная частота: 50/60 Гц
Степень загрязнения (условия окружающей среды): 2 по EN 60898-1
Номинальное напряжение изоляции: Ui = 500В переменного тока
Диэлектрическая прочность: 2500В
Температура окружающего воздуха при эксплуатации: от -25С до 70С
Механическая и электрическая износостойкость:
- 20000 циклов без нагрузки
- 10000 циклов под нагрузкой (при In x Cos = 0,9)
- 2000 циклов при In в цепи постоянного тока
Степень защиты:
- Степень защиты зажимов: IP20
- Степень защиты лицевой панели: IP40
- Степень защиты от механических ударов: IK04
