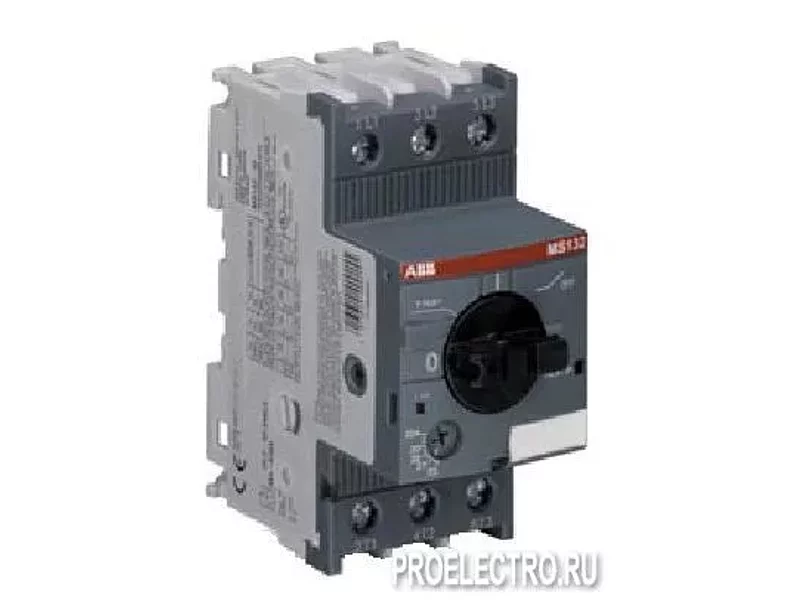

Автоматический выключатель MS132-10 100кА с регулир тепл.защит | 1SAM350000R1010

Автоматические выключатели для защиты электродвигателей серии MS с тепловой и магнитной защитой | ABB, Швейцария |
Для защиты двигателей необходимо использовать надежные аппараты, способные с большой скоростью реагировать на появившуюся аварию и отключать двигатель, не допуская выхода его из строя. Компания ABB предлагает современное надежное и компактное решение для защиты электродвигателей — автоматы для защиты электродвигателей серии MS.
Автоматические выключатели серии MS имеют электромагнитный и регулируемый тепловой расцепитель, что позволяет иметь защиту от короткого замыкания, защиту по перегрузке, а также косвенно защищает двигатель от обрыва фазы.
Общие технические характеристики:
Номинальная прочность изоляции Ui: 690В AC
Номинальное рабочее напряжение Ue: до 690AC/440DC
Номинальное импульсное напряжение Uimp: 6кВ кроме MS 225
Допустимый ток по нагреву Ith:
MS 116 - 16А
MS 225/325 - 25А
MS 450 - 50А
MS 495 - 100А
Номинальная частота: 50/60 Гц
Номинальный рабочий ток Ie (число диапозонов):
MS 116 - 0,1...16А (11)
MS 225/325 - 0,1...25А (14)
MS 450 - 11...50А (7)
MS 495 - 28...100А (6)
Устройство для защиты от обрыва фазы: интегрировано
Диапозон электромагнитного расцепления:
MS 116 - 9,6...14,4хIn
MS 225/325 - 7,5...12In, 9...14In, 10...15In, 12,5...17,5In
MS 450, MS 495 - 10,4...15,6In
Механический срок службы в рабочих циклах:
MS 116, MS 225/325 - 100000
MS 450, MS 495 - 50000
Допустимая температура окружающей среды
- в открытом виде: не менее -25...+55С
- при хранении: -50...+80С
