Автоматы серии ВА

Автоматические выключатели ВА 47-63, ВА 47-100, ВА 47+N современное поколение коммутационных аппаратов, предназначенных для защиты цепей, а также проводов и кабелей от токов коротких замыканий и длительных перегрузок. Выключатели производятся в однополюсном, полюс+нейтраль, двух-, трех- и четырехполюсном исполнениях. Возможно использование выключателя для оперативного включения и выключения сети. Предусмотрена возможность опломбирования, для предотвращения несанкционированного доступа к проводникам.

Корпус из термостойкой АВС -­ пластмассы не поддерживающей горение Рукоятка управления Индикатор положения контактов ”ВКЛ/ВЫКЛ” Зажимы с насечкой для фиксации внешних проводников Контакты повышенной износостойкости Катушка электромагнитного расцепления Дугогасительная камера Посадочное место на 35мм DIN-­рейку Биметаллическая пластина

Принцип работы автоматических выключателей. Главной частью автоматического выключателя тока является тепловой и электромагнитный расцепители. Электромагнитный расцепитель – это катушка электромагнита, включенная последовательно в контролируемую цепь, а тепловой – биметаллическая пластина, изгибающаяся под действием токов перегрузки. При включении в выключателе взводятся отключающие пружины, и создаются условия для автоматического отключения при возникновении аварийного режима.

При достижении током уставок срабатывания расцепители развивают усилие достаточного для приведения механизма свободного расцепления в неустойчивое состояние в месте защелки выключателя. Усилие, необходимое для сбивания защелки зависит от материала и конструкции узла защелки элементов защелки, наличие и состояния смазки, коэффициента трения и т.д. Этим объясняется разброс параметров срабатывания в зоне токов короткого замыкания (защитные характеристики В, С и D и для автоматических выключателей модульного исполнения Iсраб = I уст + 20%).

При аварийном отключения механизм свободного расцепления отсоединяет рукоятку управления от контактной системы для исключения выполнения повторного включения автоматического выключателя. Для возврата автоматического выключателя в рабочее состояние необходимо перевести ручку взвода в крайнее нижнее положение. При этом механизм свободного расцепления вернется в рабочее состояние, и автоматический выключатель будет готов к включению.

Основные преимущества автоматов EKF

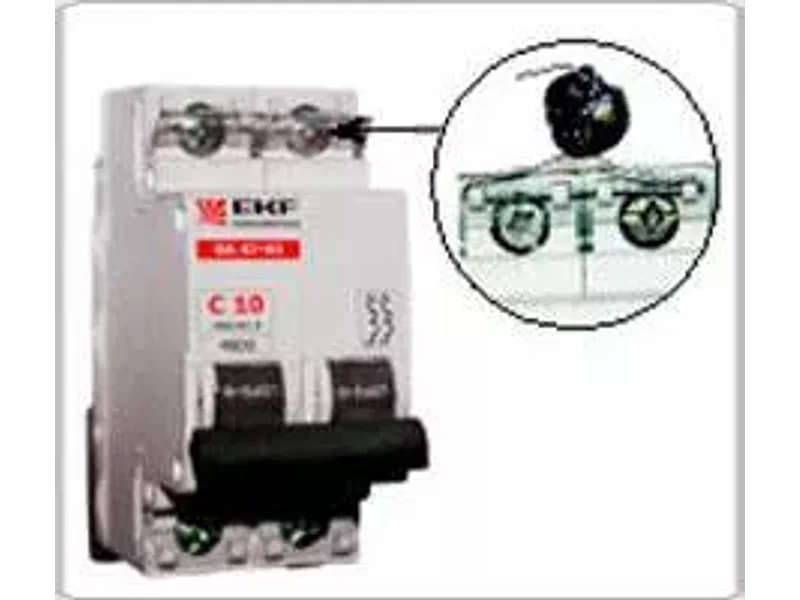

Наличие пломбируемых панелей для защиты от несанкционированного доступа к проводникам; Эффективный зажим с допуском ширины DIN-­рейки, позволяющий без усилий установить автомат на любую DIN-­рейку с отклонениями по ширине; Автоматической доводки рукоятки управления (эффект подпружинивания); Имеет профильные углубления, что способствует естественной вентиляции для обеспечения охлаждения; Конструкция усилена дополнительным соединением, что предотвращает расхождение корпуса при затягивании клеммного зажима; Наличие индикаторного окошка состояния; Эксклюзивный дизайн, аналогов которого нет на российском рынке; Гарантийные обязательства составляют 5 лет; Срок эксплуатации автоматического выключателя составляет более 20 лет.
