Выключатель автоматический Tmax T1N 160A TMD100-1000 3p F FC Cu SAC1SDA050922R1

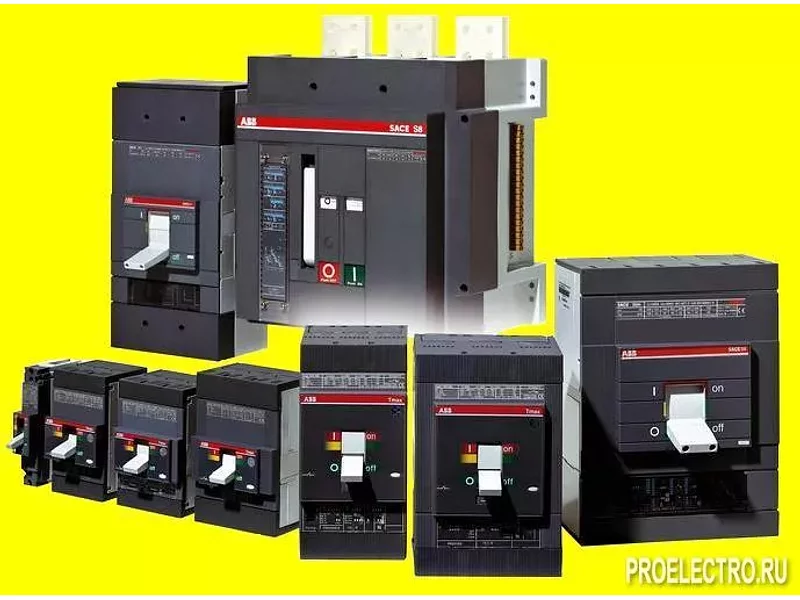

Автоматические выключатели в литом корпусе SACE Tmax T1–T8 на токи до 3200 А | ABB, Швейцария |
Силовые автоматические выключатели серии Tmax фирмы ABB применяются в низковольтных установках с рабочим током от 1 до 3200 A. Они могут применяться в системах распределения энергии как переменного, так и постоянного тока. Существуют специальные расцепители, предназначенные для защиты двигателя. Номинальное напряжение выключателей Tmax — 690 В. Однако, существуют исполнения на 1150/1000 В переменного/постоянного тока. Расцепители выключателей Tmax обеспечивают широкий ряд защитных функций и измерений. Расцепители способны измерять и передавать информацию о напряжениях, токах, мощностях и т. д.
По сравнению с любым другим автоматическим выключателем с аналогичными характеристиками (160 А – 36 кА при 415 В переменного тока), габаритные размеры автоматического выключателя Tmax T1 значительно меньше.
Выключатель Т2 серии Tmax является единственным на рынке автоматическим выключателем на 160 А с такими исключительными характеристиками при крайне ограниченных габаритах. Обеспечивается отключающая способность 85 кА при 415 В переменного тока. Tmax T2 может быть оснащен электронным расцепителем защиты последнего поколения.
Выключатель ABB серии Tmax T3 является первым автоматическим выключателем на 250А со значительно ограниченными габаритами по сравнению с любым другим аналогичным аппаратом. Tmax T3 позволяет обеспечить защиту двигателя мощностью до 90 кВт при 415 В переменного тока.
Выключатели Т4, Т5 и Т6 — это автоматические выключатели в литых корпусах с лучшим соотношением характеристик/размера на рынке. Выключатели Т4 и Т5 гарантируют отключающую способность до 200 кА при 415 В переменного тока и отключающую способность 80 кА при 690 В переменного тока. Кроме того, они расширяют область применения до 1150 В переменного тока и 1000 В постоянного тока.
Автоматический выключатель Tmax T7, существует в двух версиях на ток до 1600 А: с ручным управлением или с моторным приводом
Выключатель ABB Tmax T8 на токи до 3200 А завершает серию Tmax. Автоматический выключатель Tmax T8, доступный также на номинальные токи 2000А и 2500А, оснащается теми же расцепителями защиты, что и Tmax T7, таким образом гарантируя очень высокие исполнения, способные удовлетворять любым требованиям установки.
Выключатели Tmax могут работать с различными промышленными протоколами (Modbus, Profibus и другие).
Автоматические выключатели ABB серии Tmax могут быть:
F — стационарные автоматические выключатели;
P — втычные автоматические выключатели;
W — выкатные автоматические выключатели.
Существуют трех- и четырех-полюсные исполнения.
Технические характеристики:
Номинальный ток выключателя Iu, А: 160, 250, 320, 400, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200
Количество полюсов: 1, 3, 4
Номинальное рабочее напряжение Ue, В:
- переменный ток 50–60 Гц: 240, 690
- постоянный ток: 125, 500, 750
Номинальное импульсное напряжение Uimp, кВ: 8, 12
Номинальное напряжение изоляции Ui, В: 500, 800, 1000
Испытательное напряжение при промышленной частоте в течение 1 минуты, В: 3000, 3500
Характеристика срабатывания: B, C, N, S, H, L, V
Функция разъединителя: есть
Расцепители защиты:
- тепловой (рег.), магнитный (фикс.) TMF
- тепловой (рег.), магнитный (рег.) (5…10 x In) TMD
- тепловой (рег.), магнитный (фикс.) (3 x In) TMA
- тепловой (рег.), магнитный (рег.) (2,5…5 x In) TMG
- только магнитный TMG
- электронные MA:
PR221DS
PR222DS
PR223DS
PR231/P
PR232/P
PR331/P
PR332/P
Механическая износостойкость:
- количество циклов: 10000, 15000, 20000, 25000
- количество циклов в час: 60, 120, 240
Электрическая износостойкость при 415 В (перем. ток):
- количество циклов: 3000 - 8000
- количество циклов в час: 20, 60, 120
Взаимозаменяемость: в зависимости от модели
