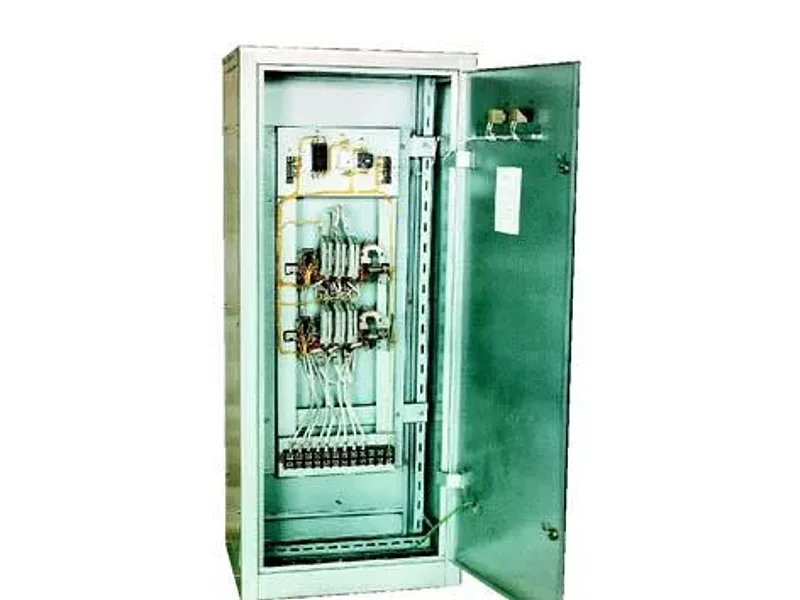

Устройство автоматического включения резерва типа УАВР серии БУ(ПУ)
В наличии
Цена по запросу
Добавлен:
Поставщик
Озерск · энергетическое и блочно-модульное оборудование, электрощитовая продукция
101 товаровОтвет ~2 чБыл в сети 01.06.2010
Устройство автоматического включения резерва типа УАВР серии БУ(ПУ).
Устройство автоматического включения резерва типа УАВР серии БУ(ПУ) предназначено для автоматического переключения на резервное питание цепей освещения и силового оборудования при отклонении параметров нормального питания (исчезновение напряжения, обрыв фазы, недопустимое снижение напряжения) на рабочем вводе. Обратное переключение происходит автоматически при их восстановлении.
Режим работы — длительный.
Ящики и шкафы серии УАВР-БУ(ПУ)8250 эксплуатируются в следующих условиях:
Возможность работы устройства в условиях, отличных от указанных, технические характеристики и мероприятия, которые должны выполняться при их эксплуатации в этих условиях, согласовываются между предприятием-изготовителем и потребителем.
Основные параметры УАВР-БУ(ПУ)
- резервный ввод, В: ~127; 220; 380; = 110,220
- резервный ввод,А: 80 — 500
Компоновочные и технологические решения
Устройство АВР представляет собой единый блок и состоит из диагностической, защитной и коммутационной аппаратуры.
Диагностику напряжения рабочего ввода (наличие, величину) производит реле контроля KV, защиту цепей управления осуществляют автоматические выключатели SF, а коммутация осуществляется контакторами (пускателями) KM1 и KM2.
Все аппараты, изолированная от корпуса нулевая рабочая шина N, а также клеммники (вспомогательных цепей и силовые) размещаются на монтажной раме (панели). В раме (панели) предусмотрены отверстия для крепления, болт заземления и нулевая защитная шина PE.
Устройства переменного тока выполняются в двух исполнениях: без ослабления шума контакторов и с ослаблением шума. Ослабление шума (гудения) достигается применением контакторов с катушками постоянного тока, включенными через диоды.
Конструктивное исполнение
Каркас из собранных с помощью сварных и болтовых соединений узлов из металлических листов и профилей, дверь из металлического листового материала с замком.
Поставка, транспортирование и хранение
Транспортирование шкафов серии УАВР-БУ(ПУ)8250 производится в вертикальном положении. Условия транспортирования должны соответствовать техническим условиям на транспорт данного вида.
Для подъёма и перемещения шкафов серии УАВР-БУ(ПУ)8250 применяются рым-болты, установленные на верхней части шкафа.
Устройство автоматического включения резерва типа УАВР серии БУ(ПУ) предназначено для автоматического переключения на резервное питание цепей освещения и силового оборудования при отклонении параметров нормального питания (исчезновение напряжения, обрыв фазы, недопустимое снижение напряжения) на рабочем вводе. Обратное переключение происходит автоматически при их восстановлении.
Режим работы — длительный.
Ящики и шкафы серии УАВР-БУ(ПУ)8250 эксплуатируются в следующих условиях:
- в части воздействия климатических факторов внешней среды — исполнение УХЛ категории размещения 4 по ГОСТ 15150. При этом нижний предел температуры окружающего воздуха — минус 5°С; высота над уровнем моря — не более 2000 м; окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, а также агрессивных паров и газов в концентрациях, вызывающих разрушение металла и изоляции; рабочее положение в пространстве — вертикальное с допустимым отклонением не более 5° в любую сторону.
Возможность работы устройства в условиях, отличных от указанных, технические характеристики и мероприятия, которые должны выполняться при их эксплуатации в этих условиях, согласовываются между предприятием-изготовителем и потребителем.
Основные параметры УАВР-БУ(ПУ)
- Номинальное рабочее напряжение:
- резервный ввод, В: ~127; 220; 380; = 110,220
- Номинальное напряжение цепей управления, В: ~127; 220; =110; 220 Номинальное напряжение изоляции, В: 660 Номинальный ток:
- резервный ввод,А: 80 — 500
- Род тока: постоянный, переменный Номинальная частота для переменного тока, Гц: 50 Вид системы заземления: TN-C Степень защиты по ГОСТ 14254: IP00
Компоновочные и технологические решения
Устройство АВР представляет собой единый блок и состоит из диагностической, защитной и коммутационной аппаратуры.
Диагностику напряжения рабочего ввода (наличие, величину) производит реле контроля KV, защиту цепей управления осуществляют автоматические выключатели SF, а коммутация осуществляется контакторами (пускателями) KM1 и KM2.
Все аппараты, изолированная от корпуса нулевая рабочая шина N, а также клеммники (вспомогательных цепей и силовые) размещаются на монтажной раме (панели). В раме (панели) предусмотрены отверстия для крепления, болт заземления и нулевая защитная шина PE.
Устройства переменного тока выполняются в двух исполнениях: без ослабления шума контакторов и с ослаблением шума. Ослабление шума (гудения) достигается применением контакторов с катушками постоянного тока, включенными через диоды.
Конструктивное исполнение
Каркас из собранных с помощью сварных и болтовых соединений узлов из металлических листов и профилей, дверь из металлического листового материала с замком.
Поставка, транспортирование и хранение
Транспортирование шкафов серии УАВР-БУ(ПУ)8250 производится в вертикальном положении. Условия транспортирования должны соответствовать техническим условиям на транспорт данного вида.
Для подъёма и перемещения шкафов серии УАВР-БУ(ПУ)8250 применяются рым-болты, установленные на верхней части шкафа.
