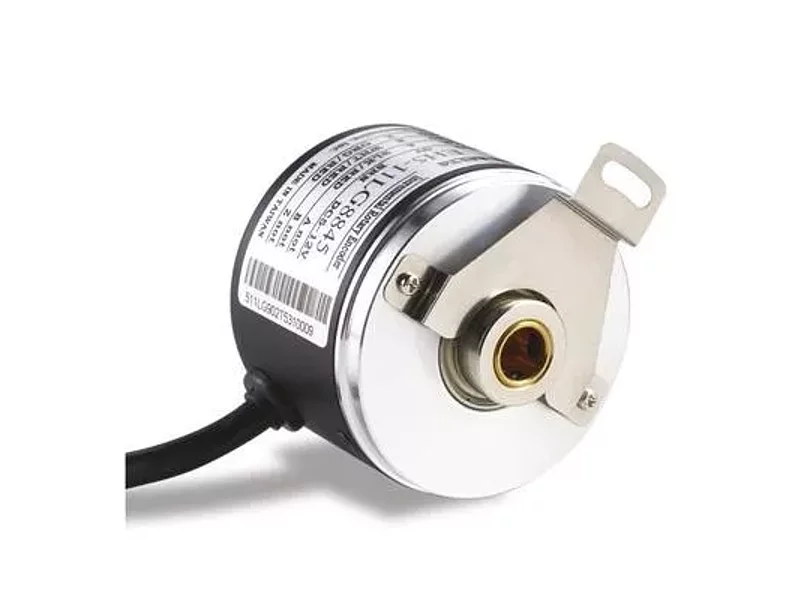

EH5-10CG8942 Инкрементальный энкодер с полым валом (1000 имп/об, 7-24 В DC)

Информация по телефону +7 (495) 662-40-14

Подробное описание и технические характеристики

EH5-10CG8942 Инкрементальный энкодер с полым валом (1000 имп/об, ABZ gated, D вала=8 мм, 7-24 В DC)

Напряжение питания: 7-24 V DC
Потребляемый ток: <100 мА
Выход: открытый коллектор
Ток нагрузки: <20 мА
Максимальное напряжение нагрузки: 30 VDC
Выходное напряжение: логический 0: <0.5 В, логическая 1: Uпит - 2 В
Максимальная частота выходных импульсов: 300 кГц
Длительность фронтов выходных импульсов: <1 мкс
Разрешение: 1000 имп/оборот
Максимальная скорость вращения вала: 6000 об/мин
Диаметр полого вала: 8 мм
Максимальная нагрузка на вал: осевая 15 Н / радиальная 30 Н
Длина кабеля: 2 м, диаметр 5,1 мм
Рабочая температура: -10...+50 °C
Влажность: ≤95% (без образования конденсата)
Вибропрочность:  10...200 Гц при 5g
Степень защиты: IP40
Наружный диаметр корпуса: 50 мм
Масса: 135 г
