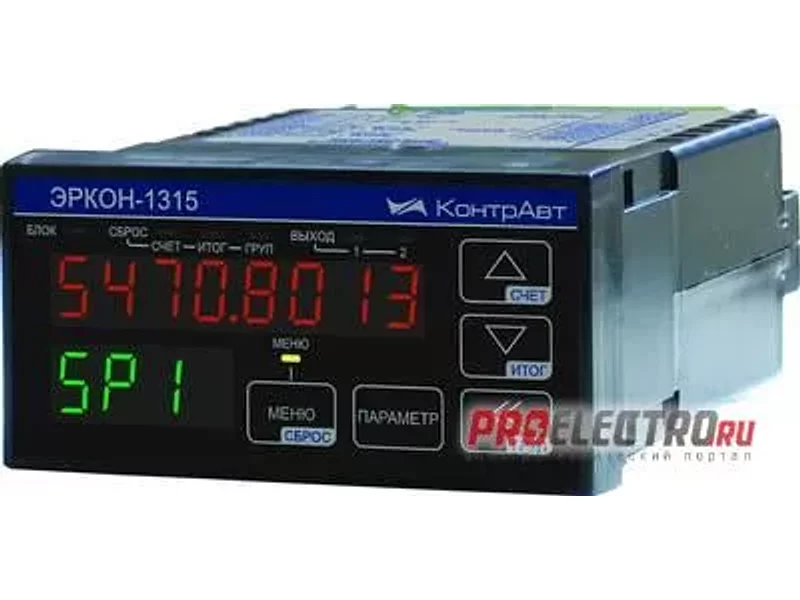

ЭРКОН-1315 восьмиразрядный одноканальный счетчик импульсов, поддержка RS-485

Счётчик импульсов ЭРКОН-1315 одновременно выполняет функции трех счётчиков:

текущего счетчика импульсов- подсчитывает число импульсов в заданных пределах; счетчика групп (партий) импульсов - подсчитывает число срабатываний компаратора по текущему счетчику импульсов; счетчика суммарного числа импульсов - подсчитывает общее число поступивших импульсов.

По текущему счетчику импульсов формирует управляющие сигналы с выходом на электромеханические реле. Второе управляющее реле можно подключить к любому из трех счетчиков.

Одноканальный счетчик импульсов ЭРКОН-1315 наиболее подходит для решения многочисленных задач следующего типа:

подсчет числа изделий в партии (единиц продукции в упаковке, метраж кабеля в катушке), т.е. счетчик метража или счетчик оборотов, и формирование управляющего сигнала (смена упаковки, обрезка кабеля и замена катушки) - выполняет текущий счетчик импульсов, подсчет числа партий (упаковок с изделиями, катушек с кабелем) и формирование сигнала, например, о смене групповой тары - выполняет счетчик партий импульсов, подсчет общего числа изделий (общей длины кабеля) - выполняет суммарный счетчик импульсов.

Для решения других задач, связанных с подсчетом импульсов, рекомендуем счетчики импульсов еще двух типов:

ЭРКОН-325 - двухканальных счетчик импульсов, каждый канал которого по функциям близок к текущему счетчику импульсов в ЭРКОН-315; ЭРКОН-615 - реверсивный счетчик импульсов, который обрабатывает потоки импульсов по двум входам и выполняет одну из пяти функций: суммирование входов, вычитание входов, суммирование входов с инверсией, суммирование по одному входу с управлением реверсом по другому входу, обработка квадратурных сигналов энкодеров с автоматическим определением направления счета (вращения).

Счетчики импульсов ЭРКОН-1315 поддерживают протоколы MODBUS RTU, поэтому эти счетчики импульсов можно использовать в системах сбора данных и управления процессами, в том числе и SCADA-системах. Выбор режимов работы и выполняемых функций счетчиков импульсов ЭРКОН-1315 пользователь может производить либо с передней панели прибора, либо с помощью персонального компьютера и конфигуратора SetMaker. Разъёмный клеммный соединитель облегчает монтаж-демонтаж счетчиков.

Функции одноканального счетчика импульсов ЭРКОН-1315

Одновременная работа трёх счётчиков: текущий счётчик – подсчёт импульсов в пределах установленных границ счета общий счётчик – суммарное количество импульсов счётчик групп – число сбросов текущего счётчика (число групп или партий) Обработка входных сигналов: «сухой контакт», транзистор с «открытым коллектором», активный логический сигнал Формирование двух управляющих сигналов в зависимости от выполнения заданных условий на результат счёта по двум разным счётчикам Сброс результата счёта с передней панели либо внешним дискретным сигналом (выбирается пользователем) Блокирование работы всех счётчиков внешним дискретным сигналом Умножение на масштабирующий множитель Индикация результата счёта в единицах физической величины (8 разрядов) Возможность оперативного контроля результатов любого из трёх счётчиков Подсчёт моточасов – включённого времени прибора

Общие сведения по счетчику ипульсов ЭРКОН-1315

Конфигурирование с передней панели счетчика импульсов или по технологии SetMaker Выбор состава параметров, входящих в оперативное меню Защита от несанкционированного изменения параметров Сохранение значений счета в энергонезависимой памяти при выключении питания Обмен информацией по интерфейсу RS-485 Поддержка протоколов MODBUS RTU Гальваническая изоляция между собой входов, выходов, интерфейса, питания прибора Разъемный клеммный соединитель Восьмиразрядный дисплей значений параметров Встроенный источник напряжения 24 В для питания внешних устройств
