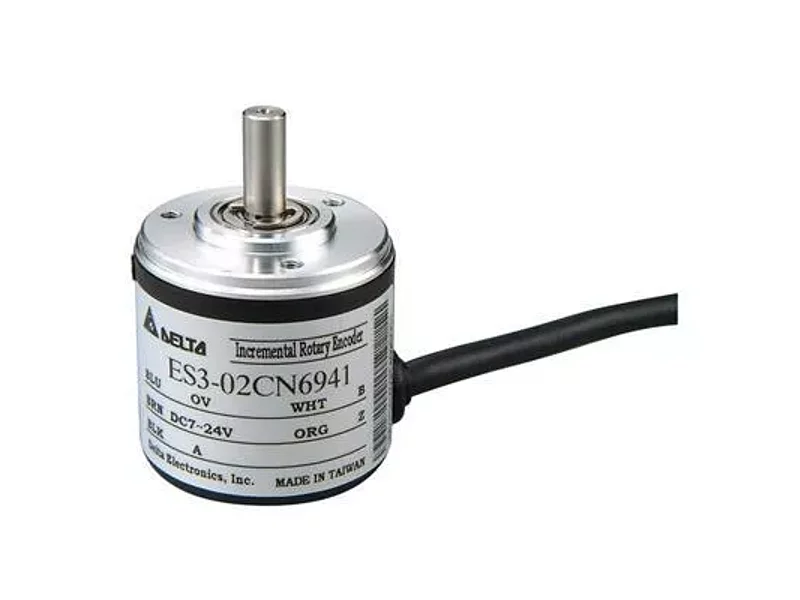

ES3-11CG6941 Инкрементальный энкодер с цельным валом (1024 имп, строб, 7-24 В)

Информация по телефону +7 (495) 662-40-14

Подробное описание и технические характеристики

ES3-11CG6941 Инкрементальный энкодер с цельным валом (1024 имп, отк.кол, строб, 7-24 В)

Наружный диаметр корпуса: 36,6 мм
Напряжение питания: 7-24 VDC
Потребляемый ток: <100 мА
Выход: Line Driver
Ток нагрузки: <20 мА
Максимальное напряжение нагрузки: 30 VDC
Выходное напряжение: логический 0: <0.5 В, логическая 1: Uпит - 2 В
Максимальная частота выходных импульсов: 300 кГц
Длительность фронтов выходных импульсов: <1 мкс
Разрешение: 1024 имп/оборот
Максимальная скорость вращения вала: 6000 об/мин
Диаметр полого вала: 6 мм
Максимальная нагрузка на вал: осевая 15 Н / радиальная 30 Н
Длина кабеля: 1 м, диаметр 5,1 мм
Рабочая температура: -10...+70 °C
Влажность: ≤95% (без образования конденсата)
Вибропрочность: 10...200 Гц при 5g
Степень защиты: IP40
Масса: 70 г
