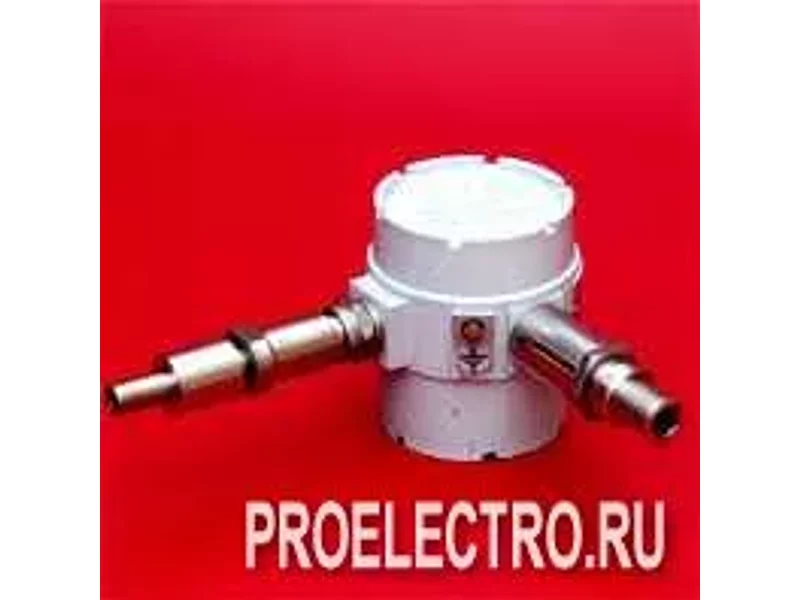

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ВЗРЫВОЗАЩИЩЕННЫЕ “Сапфир-22-Вн”

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ВЗРЫВОЗАЩИЩЕННЫЕ “Сапфир-22-Вн”.
Преобразователи предназначены для непрерывного преобразования давления абсолютного, избыточного, гидростатического, разрежения, разности давлений жидких и газообразных сред в унифицированный токовый выходной сигнал, в т.ч. на объектах использования атомной энергии (ОИАЭ).
Преобразователи - ремонтопригодны.
Преобразователи разности давлений могут использоваться для преобразования значений уровня жидкости, расхода жидкости или газа, а преобразователи гидростатического давления - для преобразования значений уровня жидкости.

ТИПЫ

Сапфир-22ДА-Вн – преобразователи абсолютного давления Сапфир-22ДИ-Вн – преобразователи избыточного давления Сапфир-22ДВ-Вн – преобразователи разрежения Сапфир-22ДИВ-Вн – преобразователи давления-разрежения Сапфир-22ДД-Вн – преобразователи разности давлений Сапфир-22ДГ-Вн – преобразователи гидростатического давления

Примечания:

Преобразователи, поставляемые на ОИАЭ, могут быть во взрывозащищенном и не взрывозащищенном (с разъемом) исполнениях. Преобразователи кислородного исполнения (Сапфир-22ДД-Вн-К) не предназначены для использования во взрывоопасных условиях. Преобразователи, поставляемые на ОИАЭ, соответствуют:

      - группе размещения 3 (технические полуобслуживаемые (периодически обслуживаемые) помещения строго режима) в соответствии с ОТТ 08042462;
      - группе назначения 1 в соответствии с ОТТ 08042462, классу безопасности 2 (Сапфир-22-Вн-АС2) в соответствии с НП-001;
      - группе назначения 2 в соответствии с ОТТ 08042462, классу безопасности 3 (Сапфир-22-Вн-АС3) в соответствии с НП-001;
      - группе назначения 4, 5, 6 в соответствии с ОТТ 08042462, классу безопасности 4 (Сапфир-22-Вн-А) в соответствии с НП-001;
      - группе безопасности 2 в соответствии с ОТТ 08042462;
      - группе Б по способу монтажа в соответствии с ГОСТ 29075;
      - категории сейсмостойкости 1 в соответствии с НП-031;
      - категории качества К2 (для класса безопасности 4) в соответствии с НП-026.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходные сигналы, мА, постоянного тока: 0…5 (5…0); 4…20 (20…4) Поставляемые на ОИАЭ: для класса безопасности 2 с двухпроводной схемой подключения - 4…20 (20…4); для класса безопасности 3 с двухпроводной и четырехпроводной схемой подключения - 4…20 (20…4); для класса безопасности 4 с двухпроводной и четырехпроводной схемой подключения - 4…20 (20…4); для класса безопасности 4 с четырехпроводной схемой подключения - 0…5 (5…0) Питание от внешних источников постоянного тока для преобразователей: с выходным сигналом 4…20 мА (20…4 мА), В - 15…42; с сигналом 0…5 мА (5…0 мА), В - 36±0,72 Маркировка по взрывозащите, вид взрывозащиты: "взрывонепроницаемая оболочка" - 1ExdIIBT4/H2; "искробезопасная электрическая цепь" - 0ExiaIICT4 X Относительная влажность воздуха при температуре 35°С и более низких температурах, %: для исполнений УХЛ* и У* без конденсации влаги - 95; для исполнения Т3 с конденсацией влаги - 100 Степень защиты от воздействия пыли и воды: IP65 Виброустойчивость, группа исполнения: N3 (по ГОСТ 52931) Поставляемые на ОИАЭ устойчивы к воздействию синусоидальной вибрации частотой 1-120 Гц по ОТТ 08042482 с ускорением: 1 g - группа - 2; 2 g - группа - 1 Масса, кг, не более: моделей 2110, 2210, 2310, 2410 - 11,9; моделей 2520, 2530, 2540 - 13,6; остальных моделей - 6,3 Габаритные размеры, мм: моделей 2110, 2210, 2310, 2410 - 117х243х269; моделей 2520, 2530, 2540 - 238х190х268; остальных моделей - 122х218х215 Средняя наработка на отказ, ч: 100000 Поставляемые на ОИАЭ для классов безопасности 2, 3: 250000 Средний срок службы, лет, не менее: 12 Поставляемые на ОИАЭ: 15 Преобразователи, поставляемые на ОИАЭ по устойчивости к электромагнитным помехам соответствуют группе исполнения по ГОСТ Р 50746 при оценке качества функционирования А: для класса безопасности 2 - IV; для класса безопасности 3 - III; для класса безопасности 4 - п. 4.2.2 ГОСТ Р 50746 Дополнительная погрешность, вызванная воздействием электромагнитных помех, % от диапазона изменения выходного сигнала: ±2 Соответствуют нормам помехоэмиссии по ГОСТ Р 51318.22, установленным для класса: Б Сейсмические нагрузки, на высоте отметки 41,1 м, баллов: 8 Вероятность возникновения пожара от преобразователя. В соответствии с ГОСТ 12.1.004-91, как в нормальных условиях, так и в аварийных режимах работы, в год,не более: 10-6 Устойчивы к радиационным воздействиям с максимальной мощностью экспозиционной дозы гамма-излучения до 50∙10-3 рад/ч при эксплуатационной дозе за 10 лет не более 0,6∙103 рад. Допускают дезактивацию наружных поверхностей при дезактивации помещений дезактивирующими растворами Изготавливаются по ТУ 25-02.100431-2007 Зарегистрирован в Госреестре средств измерений под № 33932-08 Сертификат об утверждении типа RU.C.30.065.A № 34682 Сертификат соответствия РОСС RU.ГБ05.В03137 Сертификат соответствия (АЭС) РОСС RU.0001.01АЭ00.16.10.0403 Разрешение Ростехнадзора № РРС 00-39729 Код ОКП: 42 1281 Межповерочный интервал: не реже 1 раза в 3 года
