СПМЛитан для скважин,оборудованных системой одновременно-раздельной эксплуатации

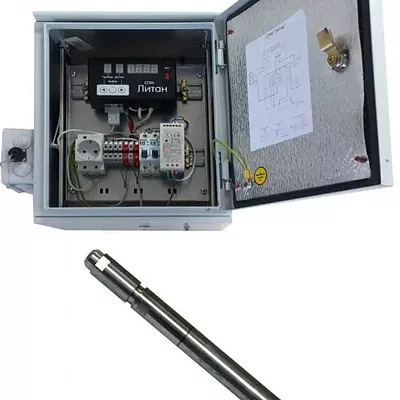

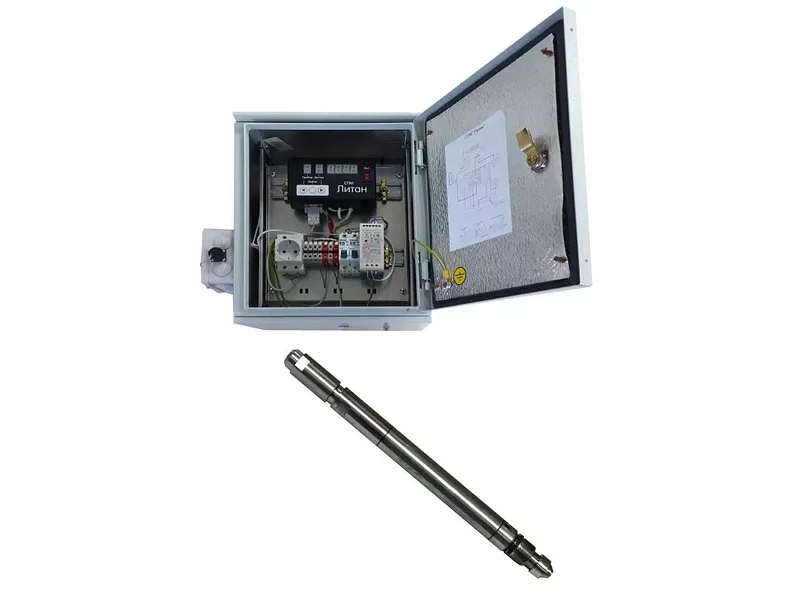

СПМ Литан разработана для получения и регистрации параметров (давление, температура) скважины в под- и надпакерном пространствах.         Мониторинг осуществляется в режиме реального времени, данные с глубинных приборов передаются по геофизическому кабелю в интерфейсный блок, установленный на устье скважины. Полученная информация транслируется на мониторе интерфейсного блока, также может накапливаться в памяти и передаваться на переносной компьютер и по каналам телеметрии.        Газонепроницаемость и стойкость к воздействию агрессивных сред глубинных приборов СПМ Литан достигается за счет коррозионностойкого и газонепроницаемого корпуса прибора, отсутствия резиновых уплотнителей.       Мандрель для установки прибора имеет небольшие габариты – диаметр 118 мм, а длина всего 134 мм, что равна длине стандартной муфты. Причем внутренний диаметр мандрели равен внутреннему диаметру НКТ, т.е. прибор не имеет заужения внутреннего пространства колонны НКТ, что очень важно для проведения геофизических исследований и ГТМ. Малые габариты, следовательно, малый вес (6,5 кг) мандрели облегчают монтаж.       Всего одна кабельная заделка, причем кабель заделывается в лаборатории. В полевых условиях мандрель накручивается на НКТ без прибора. Прибор монтируется в мандрель легко и быстро (необходимо накрутить всего одну гайку).      Данные свойства корпуса снижают риск повреждения системы во время монтажа и повышают надежность.      Особенностью СПМ Литан является еще и то, что к одному интерфейсному блоку можно подключить до 15 скважинных приборов, что снижает затраты.       Система постоянного мониторинга Литан комплектуется устройством герметичного вывода кабеля на устье скважины (УГВК-48 или УГВК-60). Состав комплекса: 1.     Интерфейсный блок – 1 шт.; 2.     Глубинный манометр-термометр – 1 шт.; 3.     Мандрель – 1 шт.; 4.     УГВК(под кабель ГКС 1х0.75МЛ-8-Оа8 или 10 мм) – 1шт.  Варианты компоновки ОРЭ Компоновка 1, основная.         Глубинный прибор с датчиком температуры и двумя датчиками давления размещается в мандрели снаружи НКТ, выше пакера. Один датчик давления измеряет давление внутри НКТ, другой в межтрубном пространстве. Монтаж выполняется в следующей последовательности: 1.       Производится монтаж компоновки колонны НКТ с пакером и другим технологическим оборудованием. 2.       Монтируется мандрель с патрубком. 3.       Накручивается труба НКТ. 4.       Устанавливается прибор с заделанным кабелем и закрепляется с помощью гайки. 5.       Кабель закрепляется к муфте с помощью протектора. 6.       Монтируется остальная часть колонны, к каждой муфте кабель крепится с помощью протектора. 7.       Кабель выводится на устье скважины и герметизируется в кабельном выводе. 8.       Производится монтаж интерфейсного блока и подключение прибора. При демонтаже прибор просто отсоединяется от мандрели, не повреждая кабель. Это дает возможность повторного монтажа, не перезаделывая кабель.   Компоновка 2   Верхний прибор с датчиками температуры и давления размещается в переводнике снаружи НКТ, выше пакера. Датчик давления измеряет давление в межтрубном пространстве. Этот же переводник заводит кабель с подключенным нижним прибором внутрь НКТ. Таким образом, нижний прибор спускается ниже пакера, к нижнему пласту. Монтаж выполняется в следующей последовательности:

Производится монтаж компоновки колонны НКТ с пакером и другим технологическим оборудованием. Нижний прибор с заделанным кабелем устанавливается в переводник. Кабель заделывается в кабельный наконечник переводника. Переводник с патрубком монтируется в колонну. Накручивается труба НКТ. Верхний прибор с заделанным кабелем устанавливается в переводник. Кабель закрепляется к муфте с помощью протектора. Монтируется остальная часть колонны, к каждой муфте кабель крепится с помощью протектора. Кабель выводится на устье скважины и герметизируется в кабельном выводе. Производится монтаж интерфейсного блока и подключение прибора.

Недостатки этого варианта в том, что внутренняя полость НКТ занята нижним прибором с кабелем, что не дает возможности проводить исследования и ГТМ в скважине, а также наличие переводника и двух скважинных приборов удорожает стоимость комплекса, усложняет монтаж и снижает надежность работы. При такой компоновке к одному интерфейсному блоку можно подключить до 7 комплексов.        Оправданием применения этого варианта может служить то, что при большой глубине спуска нижнего прибора от пакера появляется возможность установки прибора непосредственно у нижнего пласта. Варианты исполнений манометра-термометра скважинного кабельного газонепроницаемого.

Литан-25К.1. Датчик давления внутри НКТ. Литан-25К.2. Датчик давления снаружи НКТ. Литан-25К.3. Датчики давления внутри и снаружи НКТ. Литан-25К.4. Датчик давления снаружи НКТ, транзитный кабель связи. Многопараметровый - Литан-25К.4 (до 14 шт, транзитные) + Литан-25К.1 или Литан-25К.2 или Литан-25К.3.
